Hackintool使用教程及插入姿势

MacOS

Hackintool使用教程及插入姿势

Hackintool使用教程及插入姿势
Hackintool

警告

Hackintool 不是一个让你无脑使用的自动化补丁工具。在使用它之前，你需要一定的知识储备. 请您务必在使用这个工具之前阅读 Intel Framebuffer patching using WhateverGreen[1]（英文）! 和 Whatevergreen[2]的中文官方文档。

功能

  • 支持 Sandy Bridge, Ivy Bridge, Haswell, Broadwell, Skylake, KabyLake, Coffee Lake, Cannon Lake, Ice Lake 几乎所有的平台
  • 修补核显输出接口[3]
  • 创建显存大小修改补丁
  • EDID 注入
  • 检测自动修补程序创建的变化
  • 创建 Clover 补丁，支持 hex，base64 或 Devices/Properties 等三种格式
  • 显示原生GPU和型号标识
  • 显示和编辑内存信息，如缓冲帧，显存，Cursor 等
  • 弹出一些项目的提示信息（Tool tips）
  • 直接读取已加载生效的xxxFramebuffer kext的数据
  • 文件 ▸ 打开通过 Debug 版本的 WhatEverGreen.kext 的 -igfxdump 引导标志生成的缓冲帧文件
  • 文件 ▸ 导出 ▸ Clover Config.plist 并对现有 Config.plist 进行无损打补丁
  • 文件 ▸ 导出 ▸ Framebuffer.txt （缓冲帧文本形式）
  • 修补音频 Layout ID
  • 字符串转换与进制转换
  • 读取 Clover 开机日志，Lilu（Debug）日志，Lilu（Debug）内核日志，Whatevergreen (Debug) 内核日志，AppleALC (Debug) 内核日志
  • 显示硬盘分区图的详细信息
  • 读取 Lilu，Whatevergreen，AppleALC，USBInjectAll 的安装信息
  • 添加 NVRAM 的内核引导标识符
  • 装载/卸载 EFI 分区
  • 添加 USB 端口限制补丁
  • 添加 DSDT 重命名
  • 定制 USB
  • 高级修补选项（DVMT-prealloc 32 MB ，显存 2048 MB，禁用 eGPU，启用HDMI20（4K），仿冒声卡 ID，将 DP 映射到 HDMI，USB端口限制，FB端口限制，修复热插拔重启，注入设备 ID 等）

两个开味小菜：

  • 声卡修补
  • 显示器 EDID 修补

声卡修补

  1. 安装最新的 Lilu[4] + AppleALC[5]

  2. Clover Configurator[6] 设置 config.plist ▸ Devices ▸ Audio ▸ Inject ▸ No

  3. 四叶草 (Clover) ▸ DSDT 重命名（如果需要）

    • ☑️ AZAL ▸ HDEF
    • ☑️ HDAS ▸ HDEF

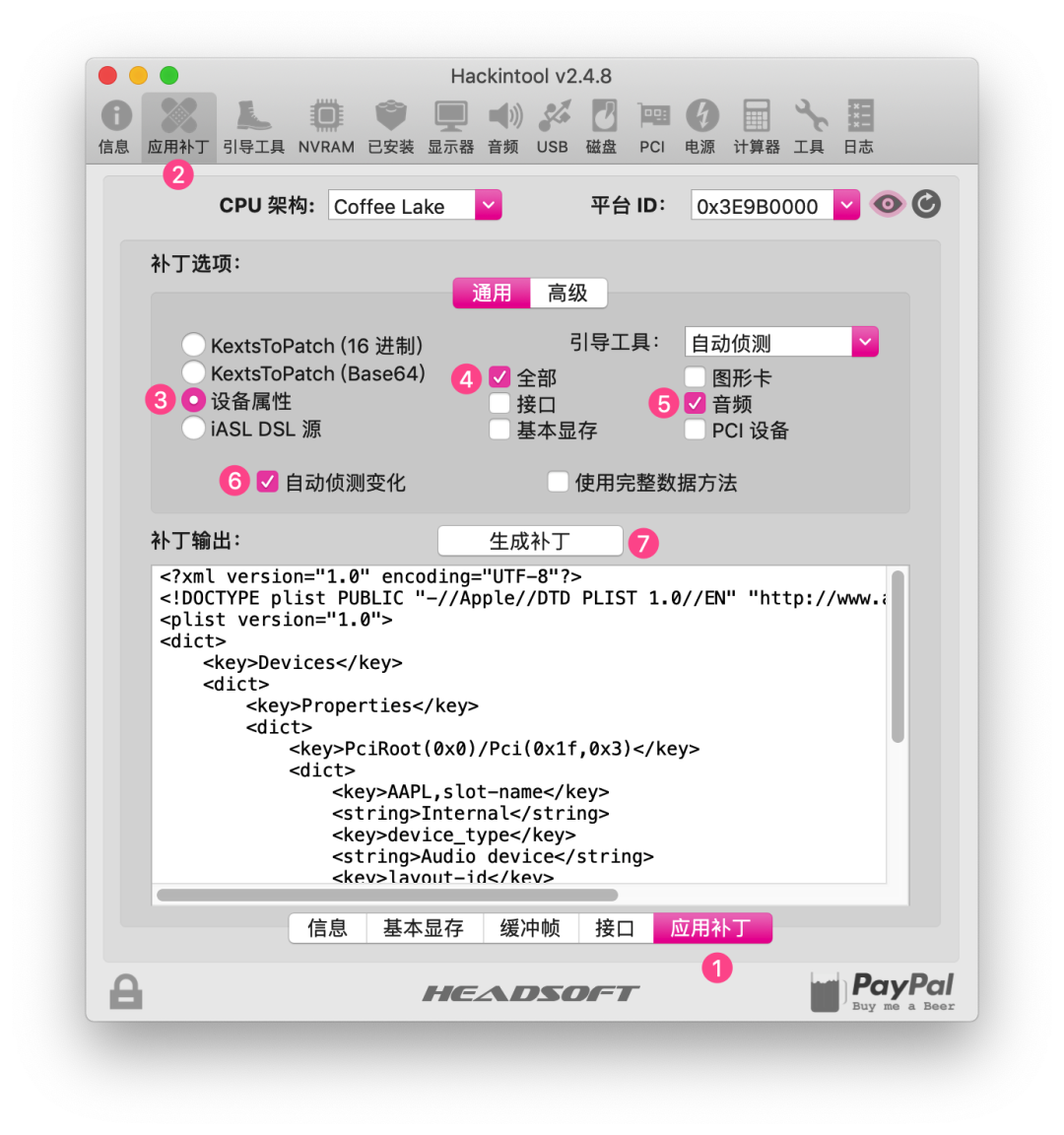

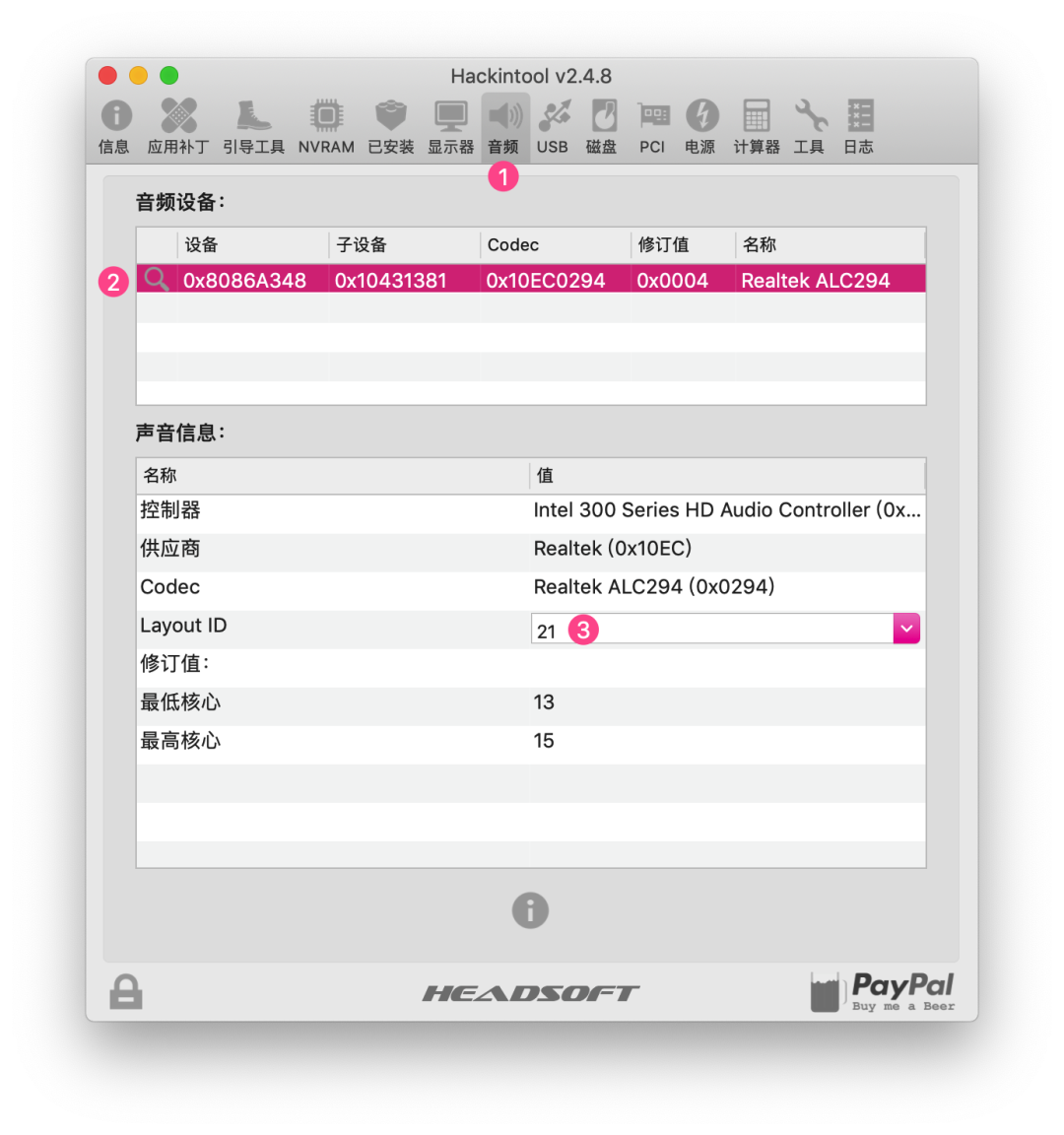

  4. 选中 补丁 ▸ 通用 ▸ 声音

  5. 设置 Layout ID下拉列表，选择或输入合适你的 Layout ID

  6. 文件 ▸ 导出 ▸ Clover Config.plist（覆盖现有的config.plist文件）

  7. 重新启动

  8. 如果没有音频依然存在问题，请返回步骤4并尝试不同的 Layout ID 注意：如果您尝试所有 Layout ID 但仍有问题，请尝试设置 补丁 ▸ 高级 ▸ 仿冒声卡 ID 选项。如果这依然不起作用，那么尝试安装FakePCIID.kext[7] + FakePCIID_Intel_HDMI_Audio.kext[8]

Hackintool使用教程及插入姿势
AudioPatch
Hackintool使用教程及插入姿势
AudioPatch2

显示器 EDID 修补

通过对EDID的修补，您可以修改显示器样式并添加缩放分辨率。

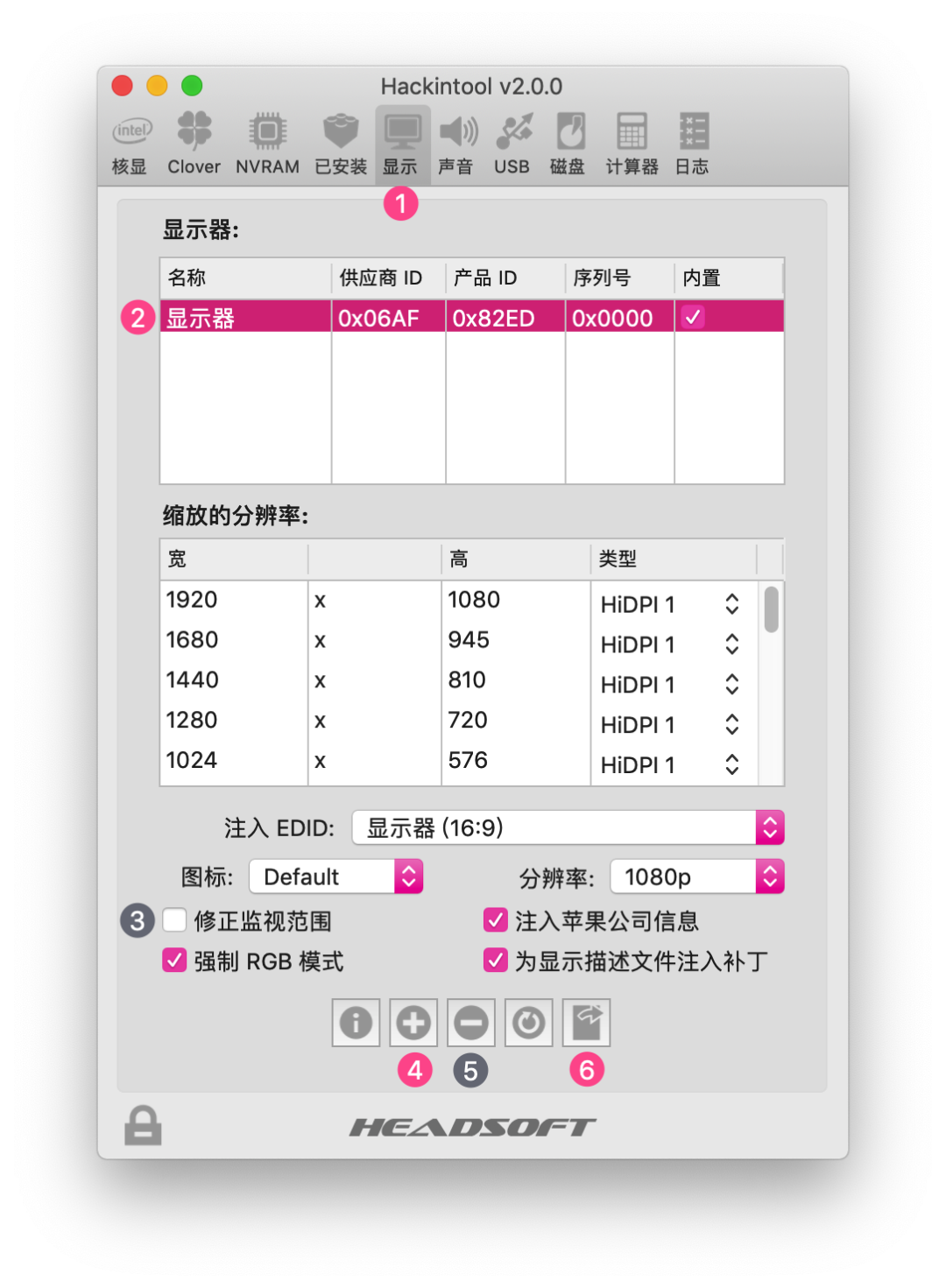

  1. 从显示器列表中，选择您要编辑的显示器。
  2. （可选）添加/修复监视器范围（如果您的EDID没有它们或它们是坏的）。
  3. （可选）通过单击“添加”，然后通过单击这些值并进行编辑，可以选择添加缩放分辨率。选择后，可以通过“删除”按钮删除输入的分辨率。

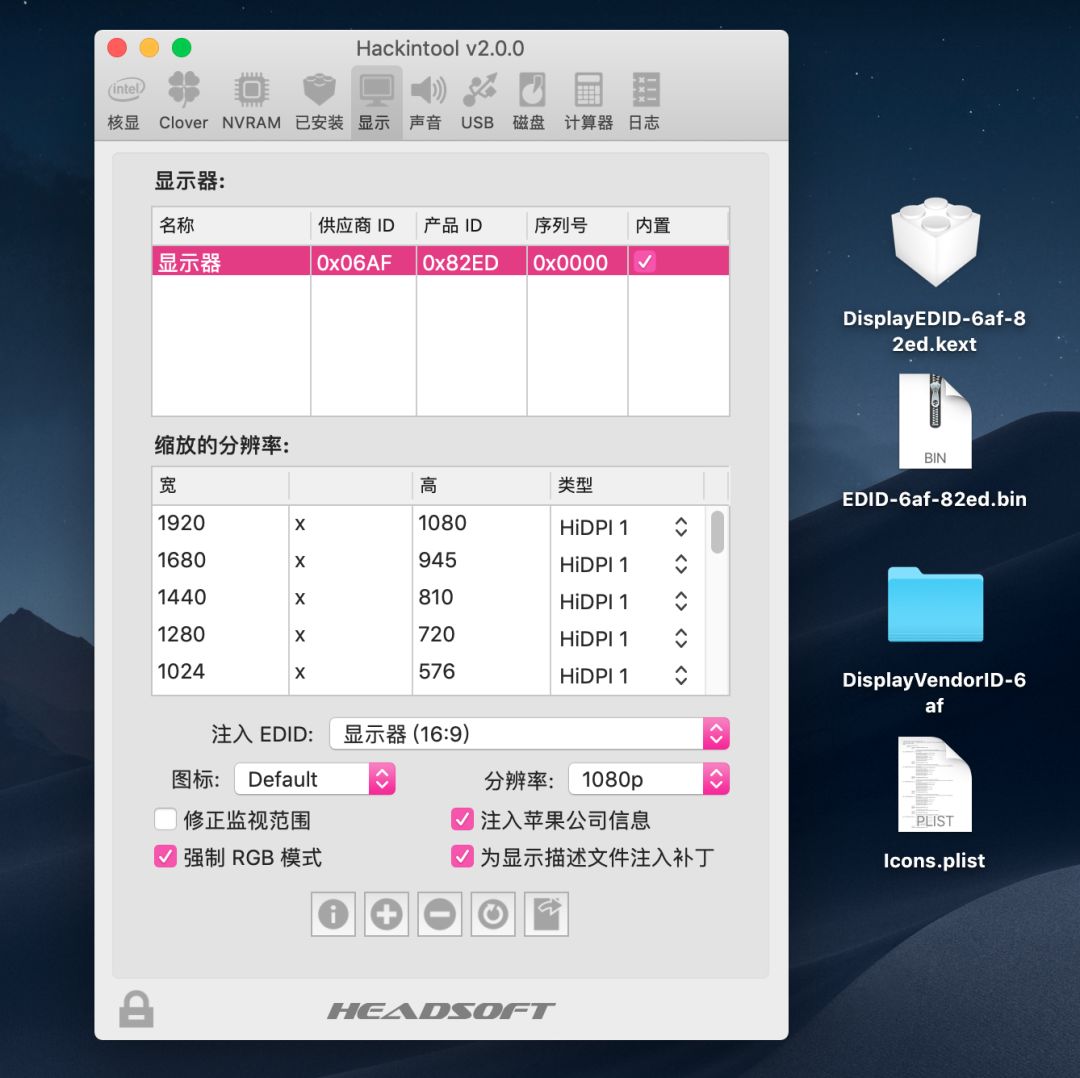

  4. 单击“导出”按钮会在桌面上生成用于修补的替代文件

Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

安装

安装EDID补丁有两种方法：1.显示覆盖 2.扩展库(L/E) 请二选一

1.显示覆盖 (Display Overrides):

  • 将 DisplayVendorID-x 文件夹复制到 /System/Library/Displays/Contents/Resources/Overrides (或者 /System/Library/Displays/Overrides El Capitan 及以前版本)
  • 将 Icons.plist 复制到 /System/Library/Displays/Contents/Resources/Overrides (或者 /System/Library/Displays/Overrides El Capitan 及以前版本)

2.扩展库 (Library Extensions):

  • 将 DisplayEDID-x-x.kext 复制到 /Library/Extensions 或者 EFI/Clover/kexts/Other (取决于您的配置，建议使用 Clover 的方法)

系统完整性保护 (SIP)

您需要禁用SIP (sudo spctl --master-disable) 才能将文件复制到方法1所述位置。

额外信息

如果您有16:10的显示器并想使用缩放分辨率，您可以使用：

  • iMac 显示器
  • MacBook Pro 显示器
  • Cinema HD 显示器
  • LED Cinema 显示器

对于16：9显示器和缩放分辨率，您可以使用：

  • Apple Thunderbolt 显示器 (不要用于内建显示器！！！)
  • iMac Retina 显示器
  • MacBook Air 显示器

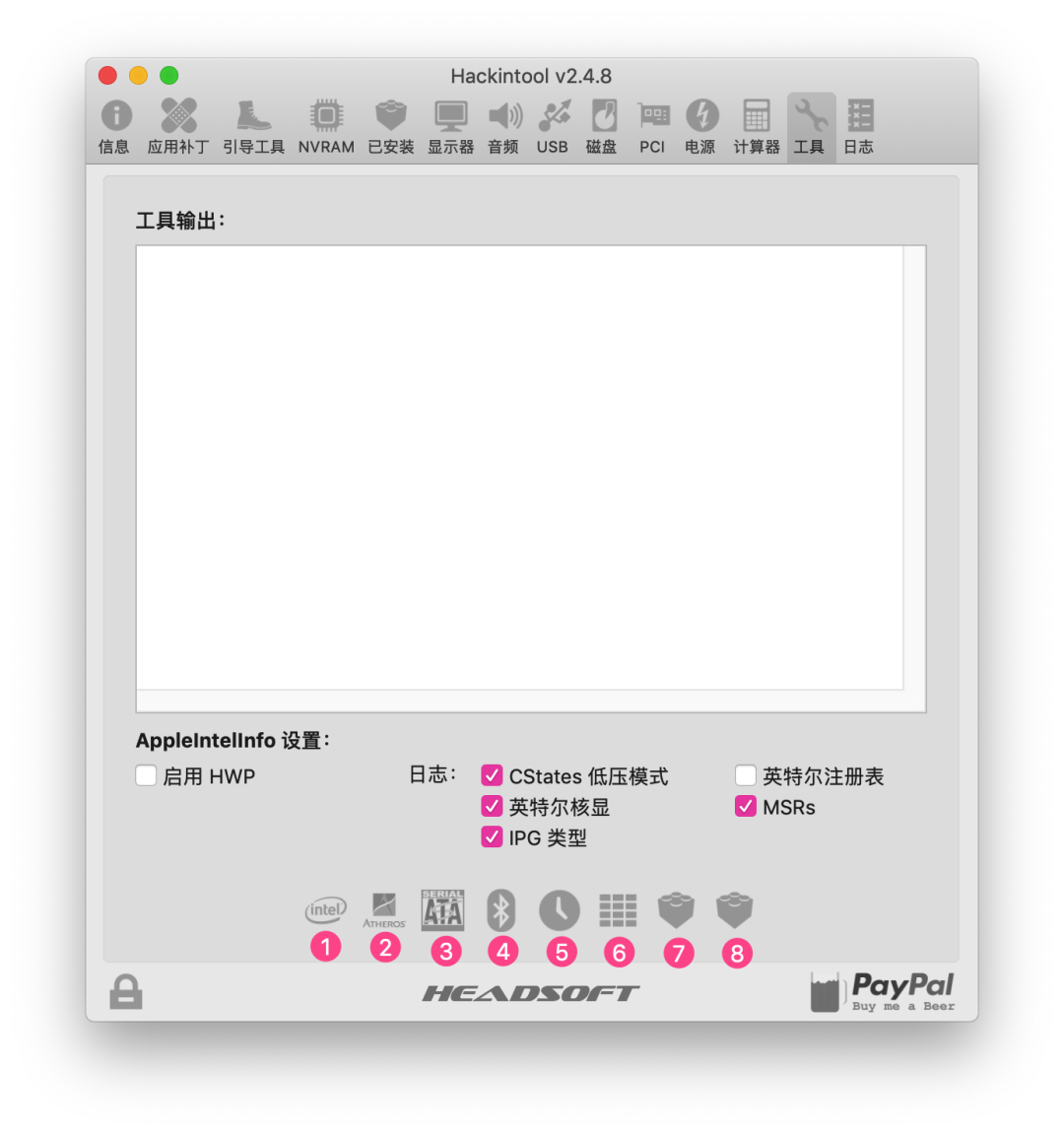

工具栏

Hackintool使用教程及插入姿势
Tools
  1. 从 AppleIntelInfo.kext 中获取 CPU 的详细信息
    • 注意！使用完这个功能后需要重启来还原 CPU 的状态！
  2. 从 macOS 10.14 开始，苹果删除了 高通 AR92XX/93XX 的驱动，点击这里可以一键安装
  3. 安装驱动以在 macOS 10.14 上启用 SATA 热插拔
  4. 生成 Windows 蓝牙注册表文件
  5. 生成 Windows UTC 时间同步注册表文件
    • 不推荐，建议更改 macOS 内时区来同步时间
  6. 导出 DSDT
    • 用于导出现在系统使用的 ACPI 表，用于查看 Clover 重命名效果，TgBridge 错误，提取白苹果 ACPI 表等等
    • 强烈不推荐用于提取原始 ACPI 表，请绕路 Clover F4
  7. 安装驱动
    • 安装下载好的 Kext 到 Library/Extensions (俗称 L/E)
  8. 重建缓存并修复权限
    • 安装完驱动必须点击执行

定制USB

macOS 10.14.1+ 的USB端口限制补丁已经失效了，因此无法一次配置所有端口。RehabMan[9] 已更新 USBInjectAll.kext 并已包含用于排除端口组的引导标志。

  1. 将 USBInjectAll.kext (用于端口发现) 放入 EFI/CLOVER/kexts/Other

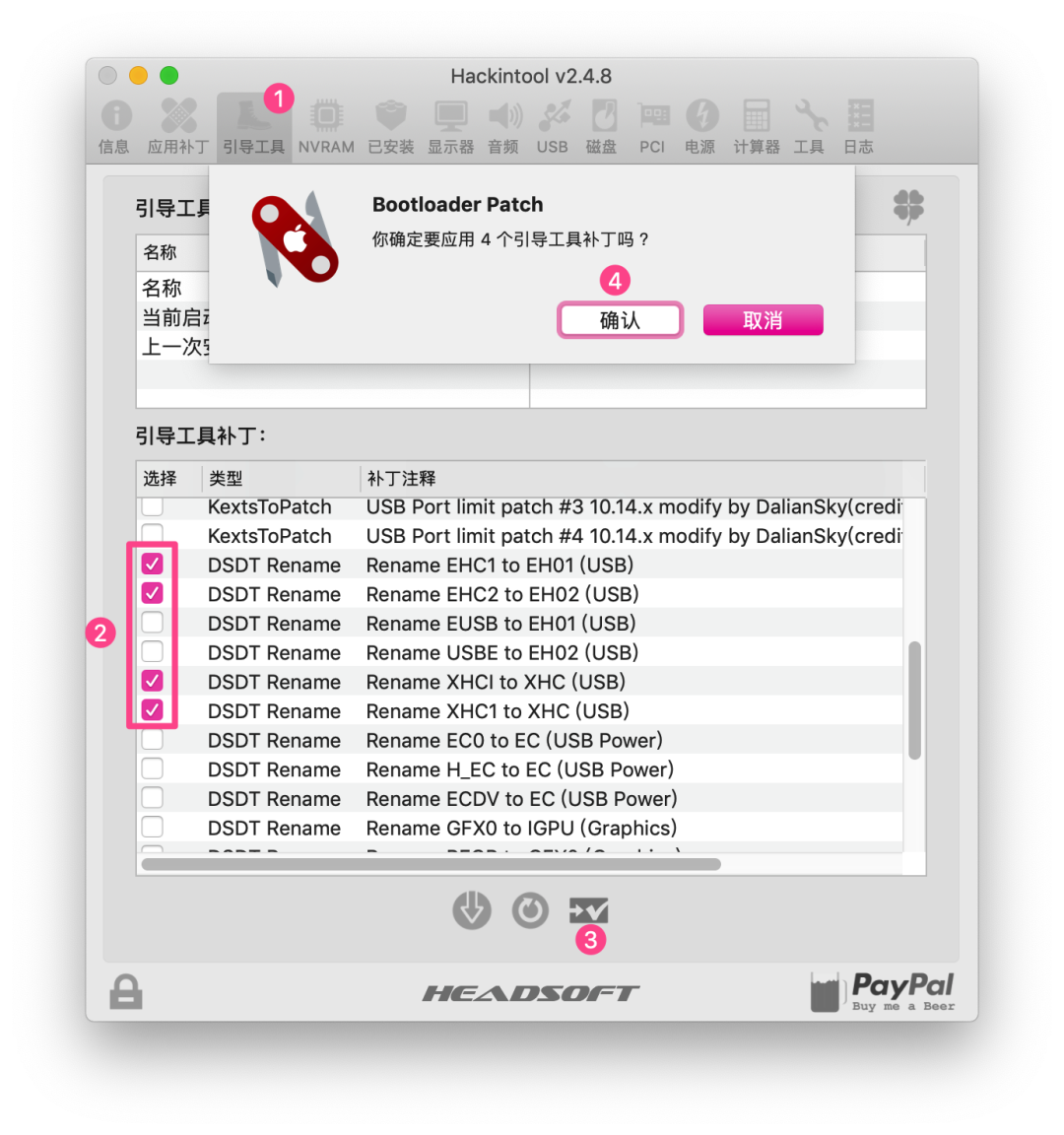

  2. Clover ▸ DSDT 重命名 (如果需要)

    Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

    • ☑️ XHC1 ▸ XHC
    • ☑️ EHC1 ▸ EH01
    • ☑️ EHC2 ▸ EH02

  3. 重新启动

  4. 运行 Hackintool 然后转到 工具栏 ▸ 已安装 检查 USBInjectAll 是否安装正确

    • 如果你看到：USBInjectAll: Yes (Release-0.7.1) 就说明没问题了

  5. 转到 工具栏 ▸ USB 来查看 USB 控制器列表。因为这里需要基于 USB控制器 您可能需要安装额外的 kexts:

    • 8086:8CB1 和 macOS (10.11.1) ▸ 请使用 XHCI-9-series.kext
    • 8086:8D31, 8086:A2AF, 8086:A36D, 8086:9DED ▸ 请使用 XHCI-unsupported.kext
    • 8086:1E31, 8086:8C31, 8086:8CB1, 8086:8D31, 8086:9C31, 8086:9CB1 ▸ 请使用 FakePCIID.kext + FakePCIID_XHCIMux.kext

  6. 如果您缺少了其中一个附加的 kexts，请完成安装并立即重新启动，然后再次运行 Hackintool

  7. 转到 工具栏 ▸ USB 选项

  8. 依次选择 USB 端口列表中的各个项目，然后单击“删除”删掉全部项目，完成后再单击“刷新”按钮

  9. 使用 -uia_exclude_ss uia_include=HS01,HS02

    • 这里的 HS01 和 HS02 是鼠标和键盘，请根据自己的设备位置对其进行更改

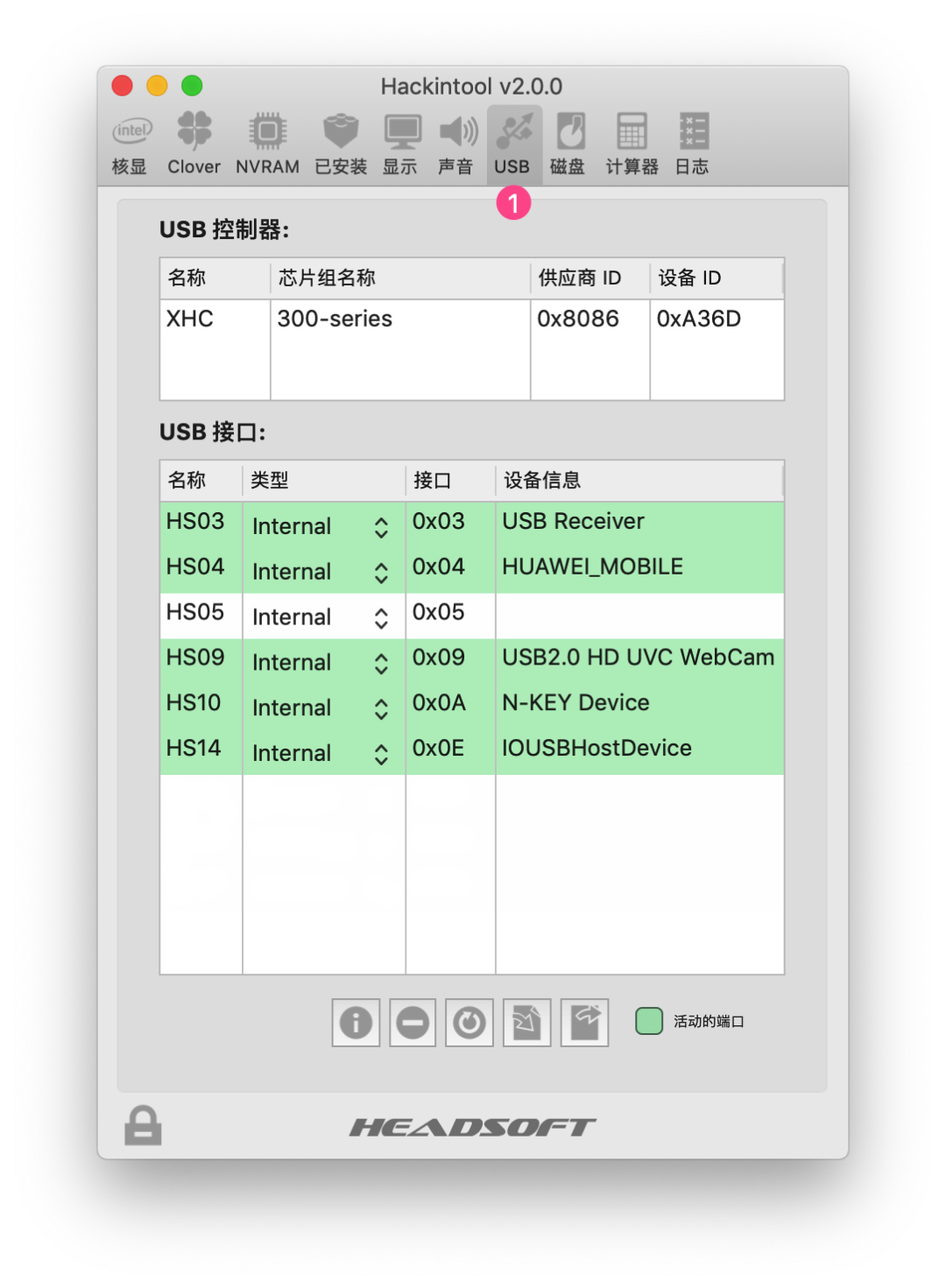

  10. 运行 Hackintool 并转到 工具栏 ▸ USB 选项

    • 用一个 USB 2.0 的设备将所有的2.0端口（通常为黑色）全部插拔一遍
    • 活动的端口将以绿色突出显示Hackintool使用教程及插入姿势

  11. 删除所有未突出显示为绿色的端口，请您也用小本将活动端口的数据记下来，以防万一

  12. 删除 -uia_exclude_ss 引导标志，并使用 -uia_exclude_hs 引导标志重新启动

  13. 运行 Hackintool 并转到工具栏 ▸ USB 选项

    • 用 USB 3.0 的设备将所有的3.0端口（蓝色/红色/黄色）全部插拔一遍
    • USB Type-C 接口的设备需要用正反两面对所有的端口进行插拔
    • 活动的端口将以绿色突出显示

  14. 删除所有未突出显示为绿色的端口，请您也用小本将活动端口的数据记下来，以防万一Hackintool使用教程及插入姿势

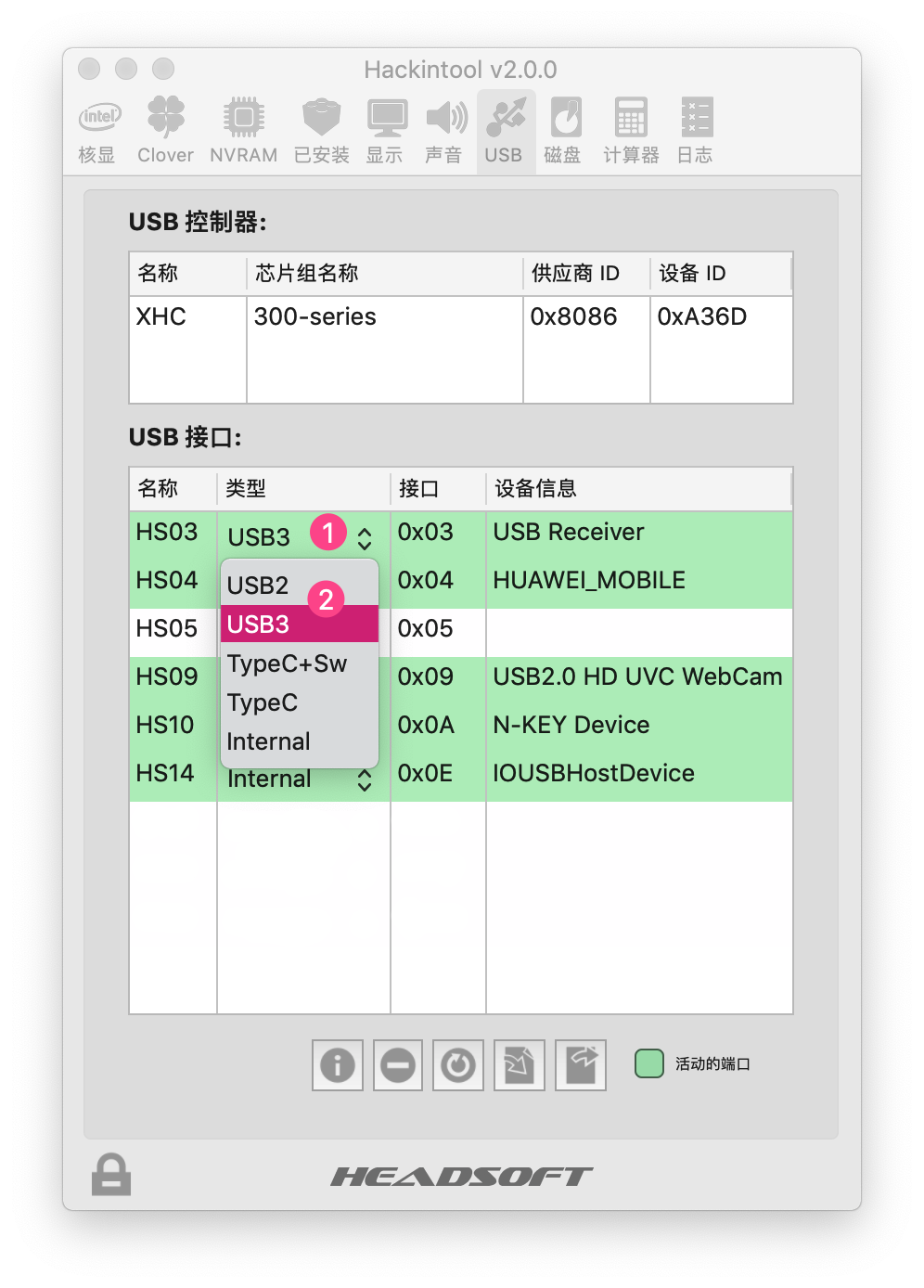

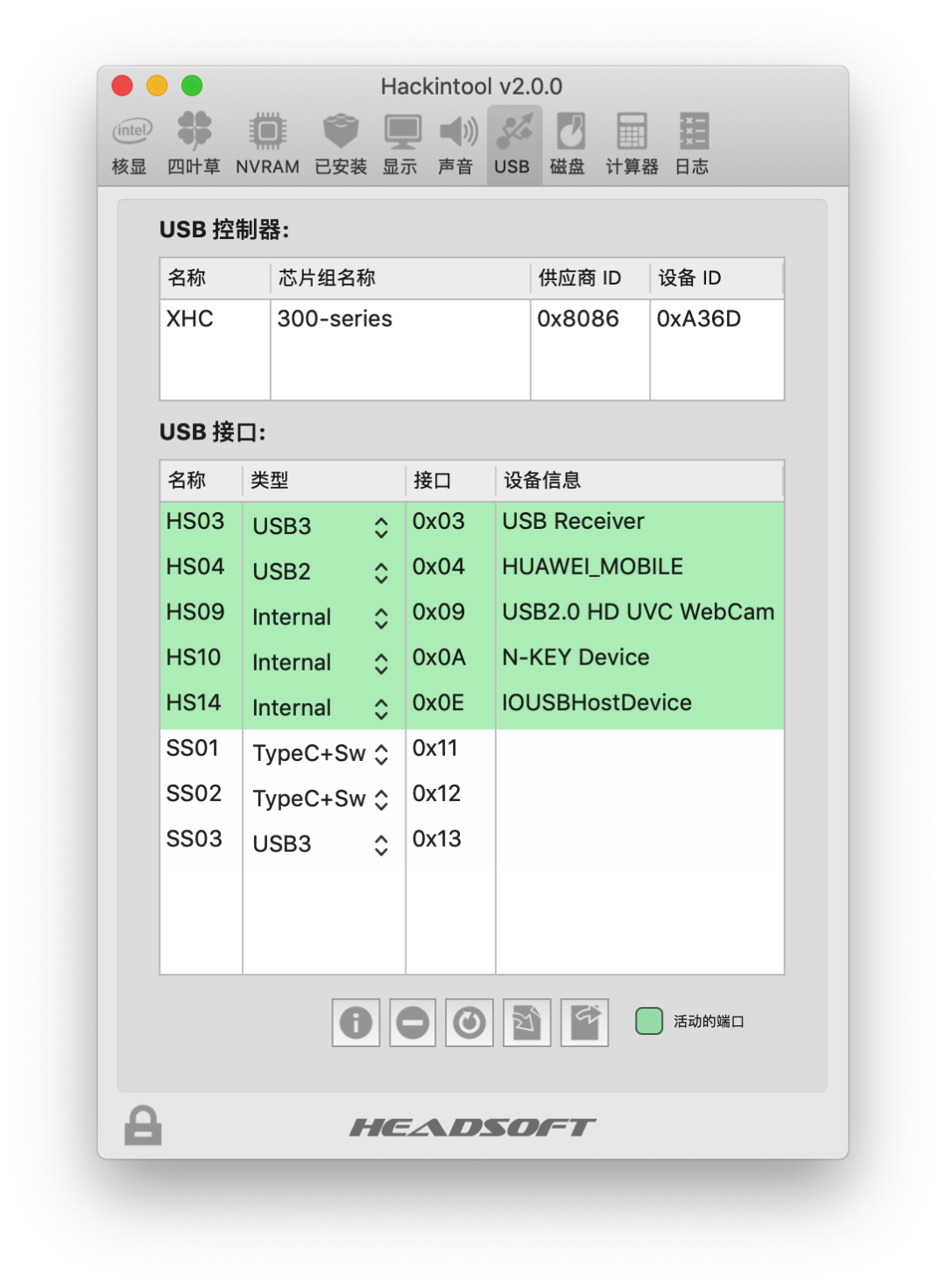

  15. 使用下拉列表将每个端口设置为适当的接口类型

    Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

    • 永久连接设备的USB端口（例如M.2蓝牙卡）应设置为 Internal (内建)
    • 与 USB3 端口相连的 HSxx 端口 (USB2) 应设置为 USB3
    • 内部集线器通常连接到端口PR11和PR21，因此应设置为 Internal (内建)
    • USB Type-C 接口可以是9或10，这取决于硬件如何处理 USB Type-C 型设备/电缆的正反两种可能方向
    • 如果 USB Type-C 在两个方向上使用相同的 SSxx，则它具有内建切换器，因此应设置为 TypeC+Sw
    • 如果 USB Type-C 在两个方向使用不同的 SSxx，则它没有内建切换器，因此应设置为 TypeC

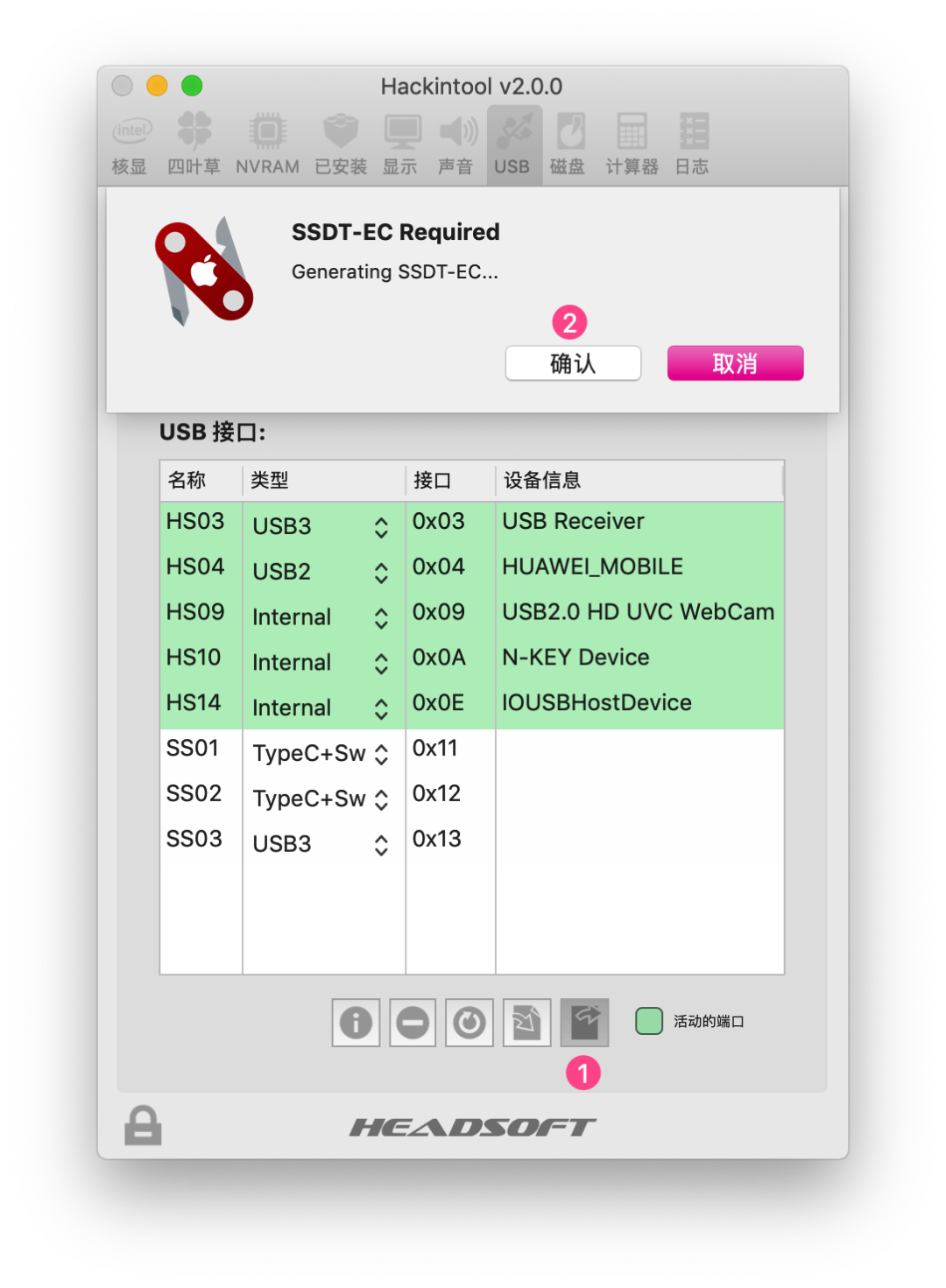

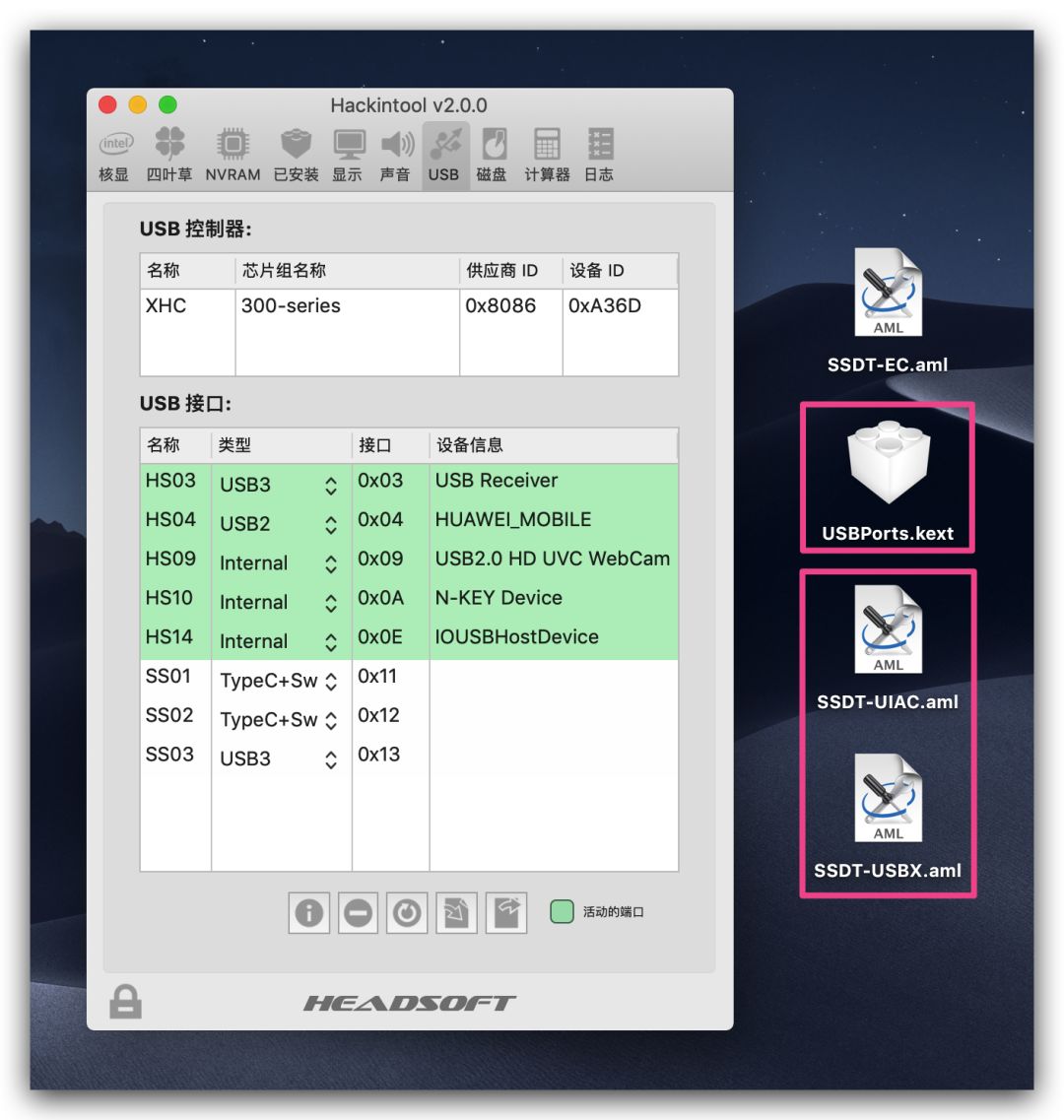

  16. 使用 导出 按钮在桌面上生成 USB 修复文件

    Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

    • A) 复制 USBPorts.kext 到 EFI ▸ CLOVER ▸ kexts ▸ Other；或者
    • B) 复制 SSDT-UIAC.aml 和 SSDT-USBX.aml (如果有) 到 EFI ▸ CLOVER ▸ ACPI ▸ patched
    • 复制 SSDT-EC.aml (如果有) 到 EFI ▸ CLOVER ▸ ACPI ▸ patched
    • 接下来的方案请 2 选 1:

  17. 好了，是时候清除不需要的补丁和文件了:

    • 删除 (-uia_exclude_ss，-uia_exclude_hs 和 uia_include=x)
    • 删除 USBInjectAll.kext （如果您使用的是 USB-Ports）

  18. 重启

  19. 运行 Hackintool 然后转到 工具栏 ▸ USB

  20. 依次选择 USB 端口列表中的各个项目，然后单击“删除”删掉全部项目，完成后再单击“刷新”按钮

    • 您现在可以检查你的 USB 是否全部正常工作
    • 如果您要更改USB端口类型，请在更改后重新生成修复文件并替换之前的文件
    • 如果您一不小心删了修补文件，请重新从头来过，或者您可以用您的小本 ⊙﹏⊙∥∣°

FAQ

Q. 什么是 USBPorts.kext ? A. 它是一个 无代码的核心驱动 用于注入 USB 端口，让所有的USB端口都能正常工作

Q. 我还需要在使用USBPorts.kext 的同时使用 SSDT-UIAC.aml 吗？A. 不，这个方法生成的是一个空壳的无代码的kext驱动，无需同时使用 SSDT-UIAC.aml

USB定制视频教程

核心功能：给缓冲帧打补丁

随着macOS Mojave的发行，之前的通过Clover ▸ KextsToPatch 通过修补帧缓冲的方法已经失效了，尤其是 SkyLake 及以后架构。您现在必须使用 Lilu + WhateverGreen+FB Patcher 的方式来驱动您的显卡。

初步动作

  • 删除 FakePCIID，IntelGraphicsFixup，NvidiaGraphicsFixup,Shiki 和 CoreDisplayFixup

  • 关闭 Clover 里面关于 Graphics 注入的参数，这些参数包括：

    • config.plist ▸ Graphics ▸ ? Inject ATI
    • config.plist ▸ Graphics ▸ ? Inject Intel
    • config.plist ▸ Graphics ▸ ? Inject NVidia
    • config.plist ▸ Graphics ▸ ig-platform-id= 清空
    • config.plist ▸ Devices ▸ FakeID ▸ IntelGFX= 清空

  • 关闭 Clover 里面关于Acpi ▸ DSDT 的修复：

    • ? AddHDMI
    • ? FixDisplay
    • ? FixIntelGfx
    • ? AddIMEI

  • Devices 禁用 UseIntelHDMI

  • 移除 boot argument 参数：-disablegfxfirmware

  • 移除 IGPU 和 HDMI 部分的全部内容，包括：

    • config.plist ▸ Devices ▸ Arbitrary
    • config.plist ▸ Devices ▸ Properties
    • config.plist ▸ Devices ▸ AddProperties

  • 从以下位置删除任何与 IGPU 和 HDMI 相关的 SSDT 和 DSDT ：

    • Clover ▸ ACPI ▸ patched

使用方法

  1. 打开应用：Hackintool.app

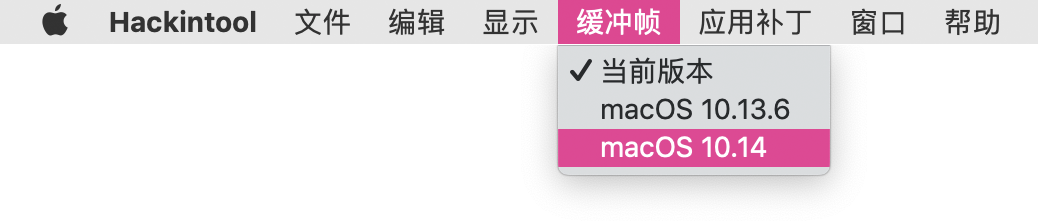

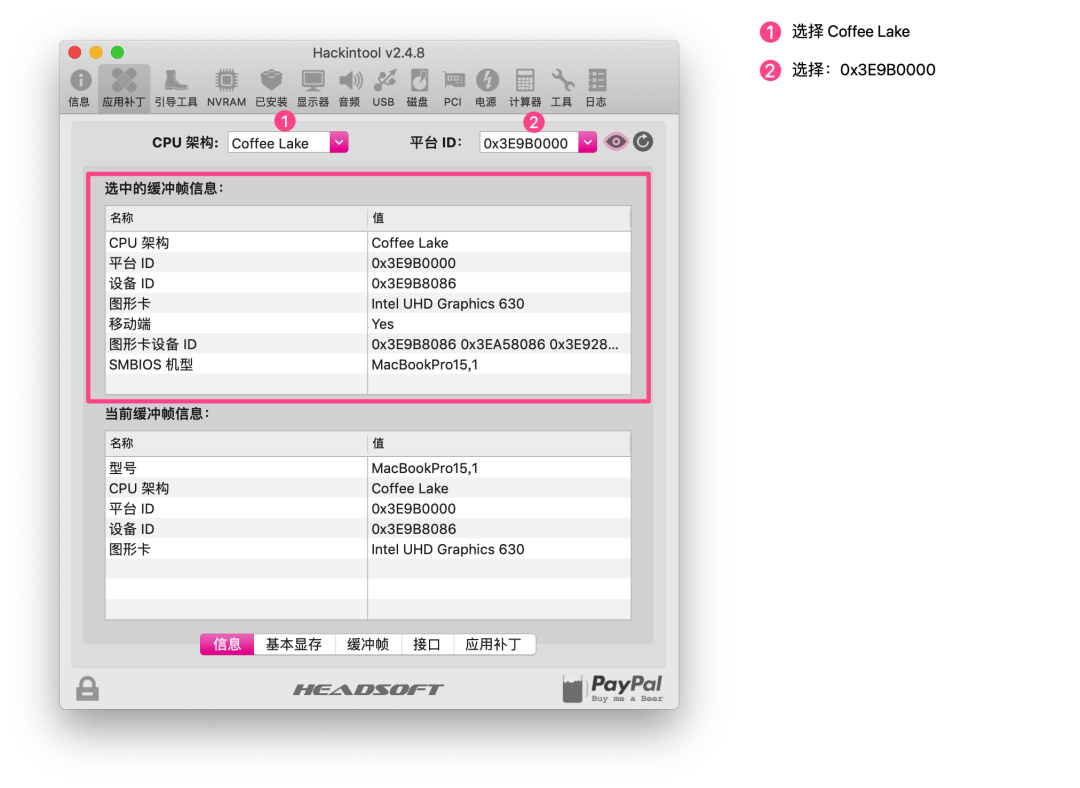

  2. 通过菜单项：缓冲帧选择 macOS 10.13.6 / macOS 10.14 Hackintool使用教程及插入姿势

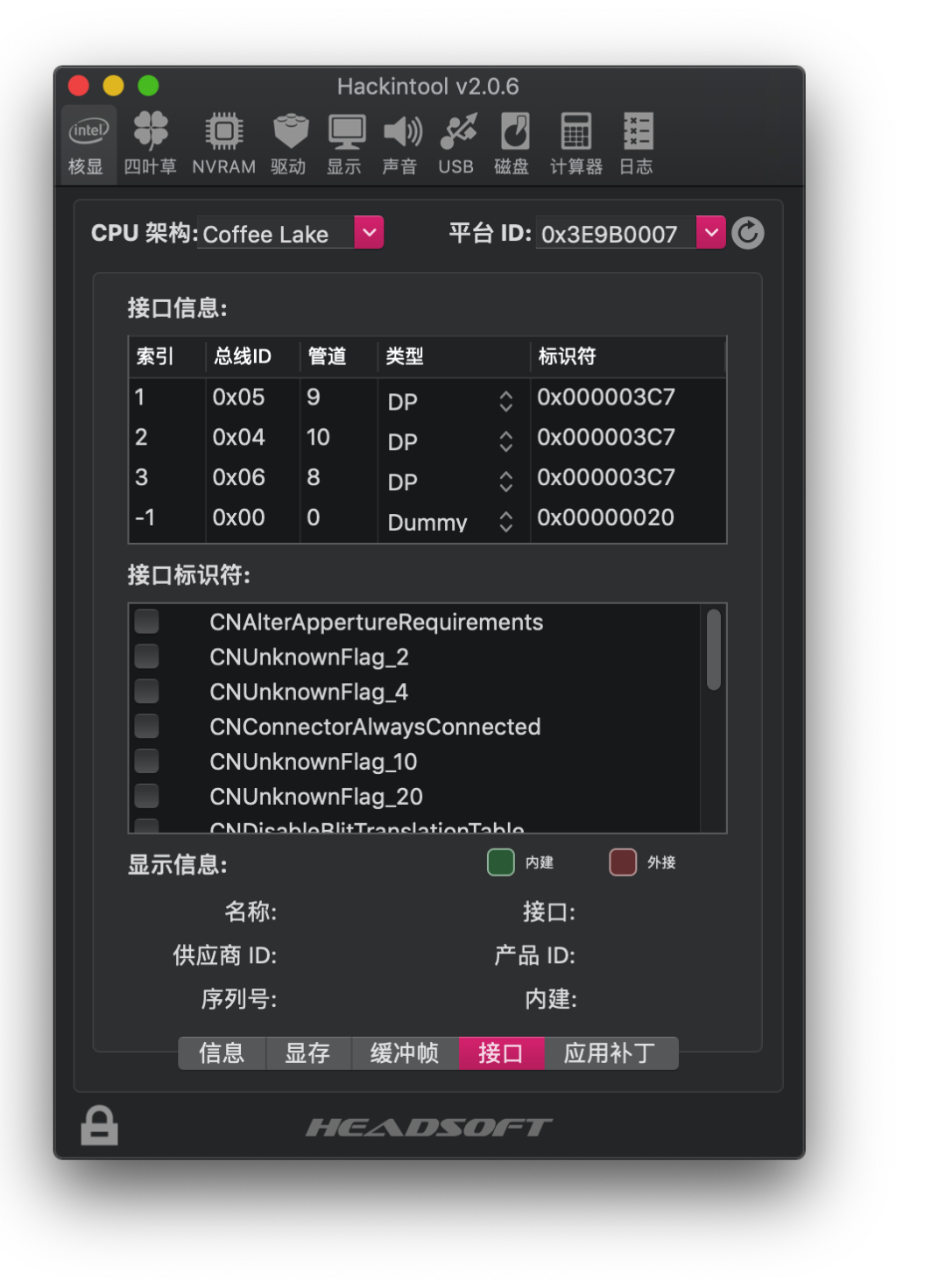

  3. 选择显卡对应的处理器架构，比如

    Hackintool使用教程及插入姿势
    FB-1

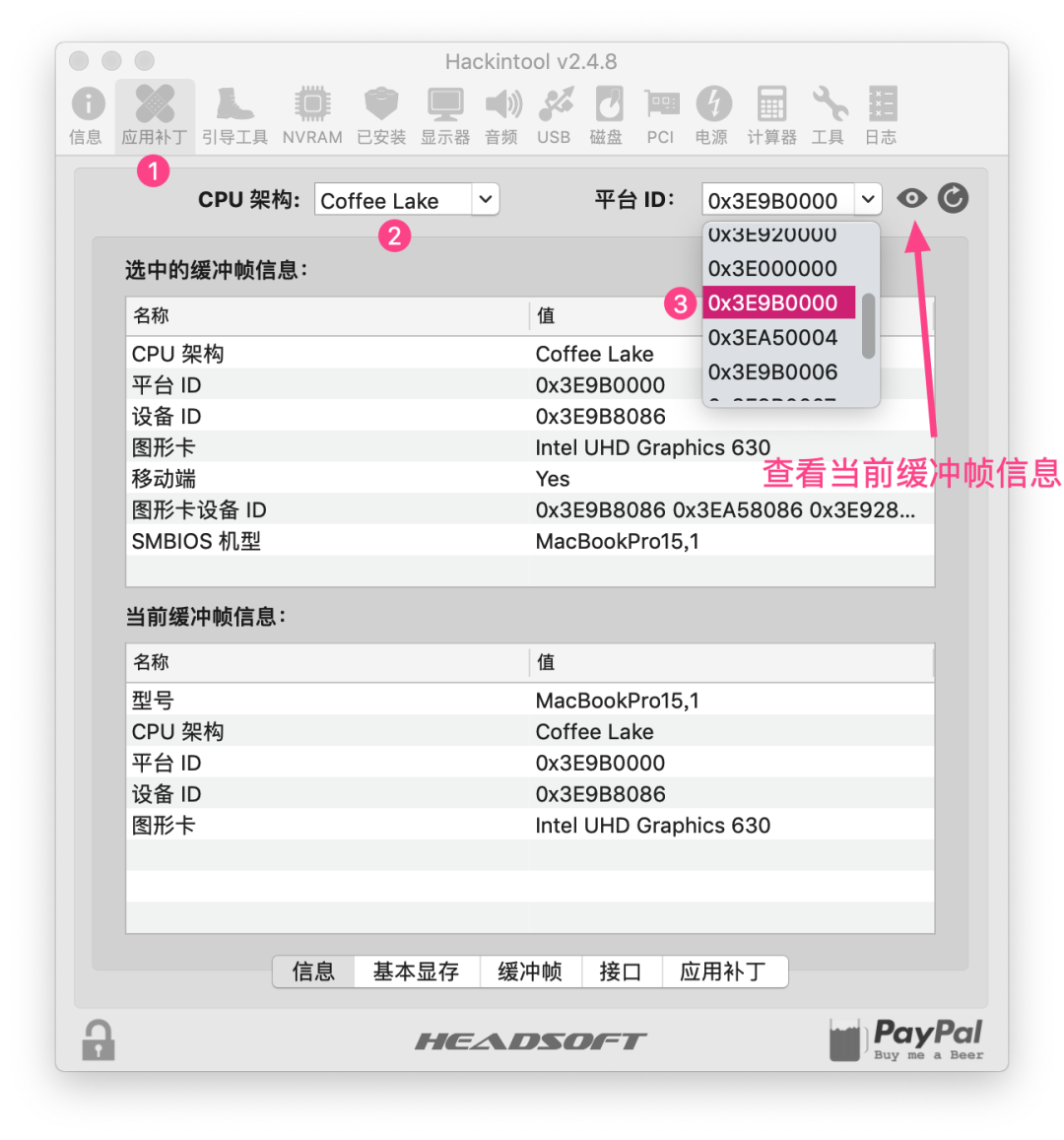

    之后选择平台 ID，这个就是能正确驱动你的显卡的 ID，至于这个 ID 如何确定，请参考黑苹果必备：Intel核显platform ID整理及smbios速查表[10] 并针对白苹果所使用的 ID 选取适合您的 平台 ID。

    如果您想了解更多信息，请阅读针对 Whatevergreen 的缓冲帧修补教程（英文）[11]。中文版：Coffee Lake帧缓冲区补丁及UHD630 Coffee Lake ig-platform-id数据整理[12] 和 教程：利用Hackintool打开第8代核显HDMI输出的正确姿势[13]

    • Intel UHD Graphics 630就需要选择Coffee Lake
    • Intel HD Graphics 620就需要选择Kaby Lake
    • Intel HD Graphics 520就需要选择Skylake，等等，

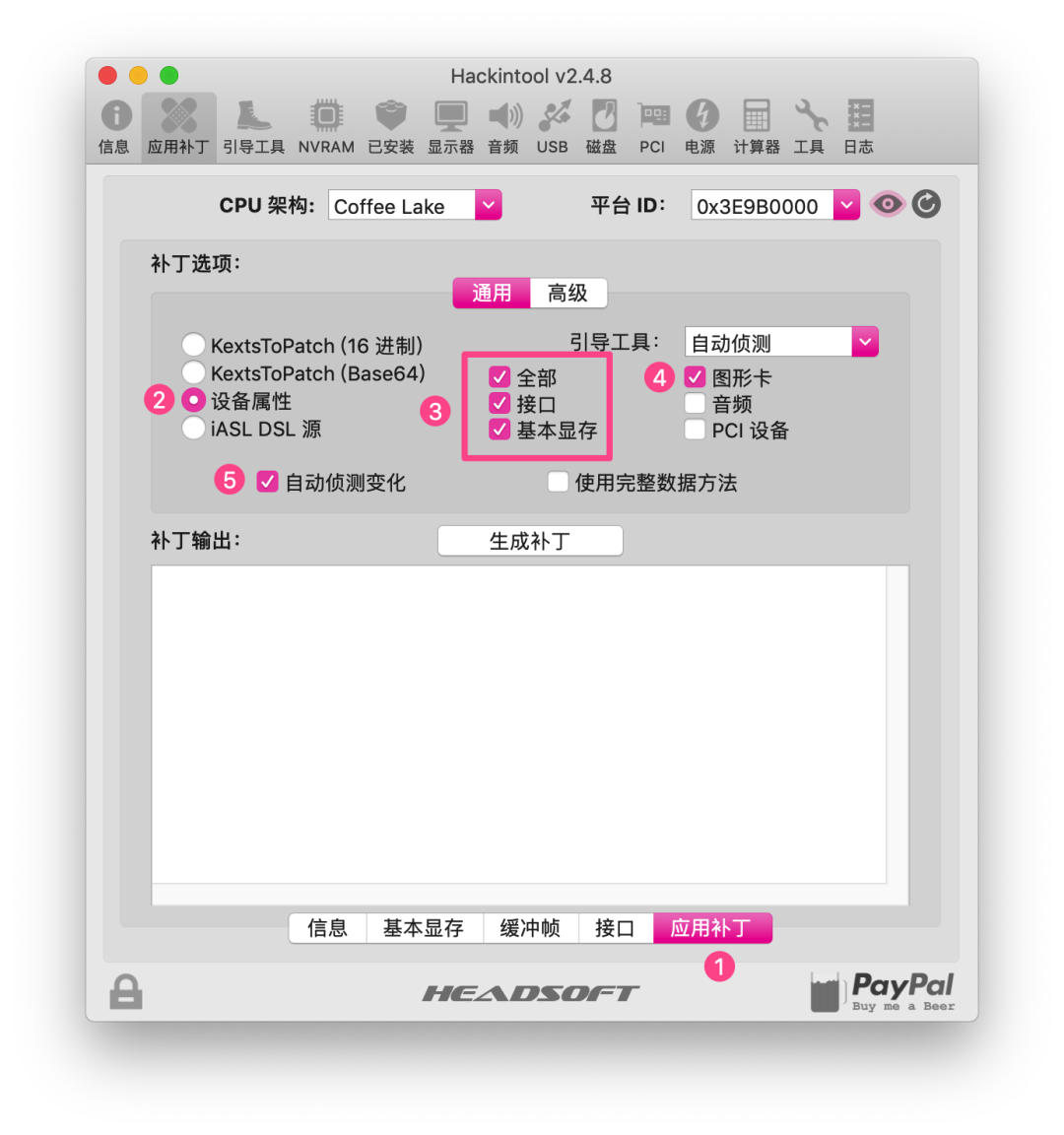

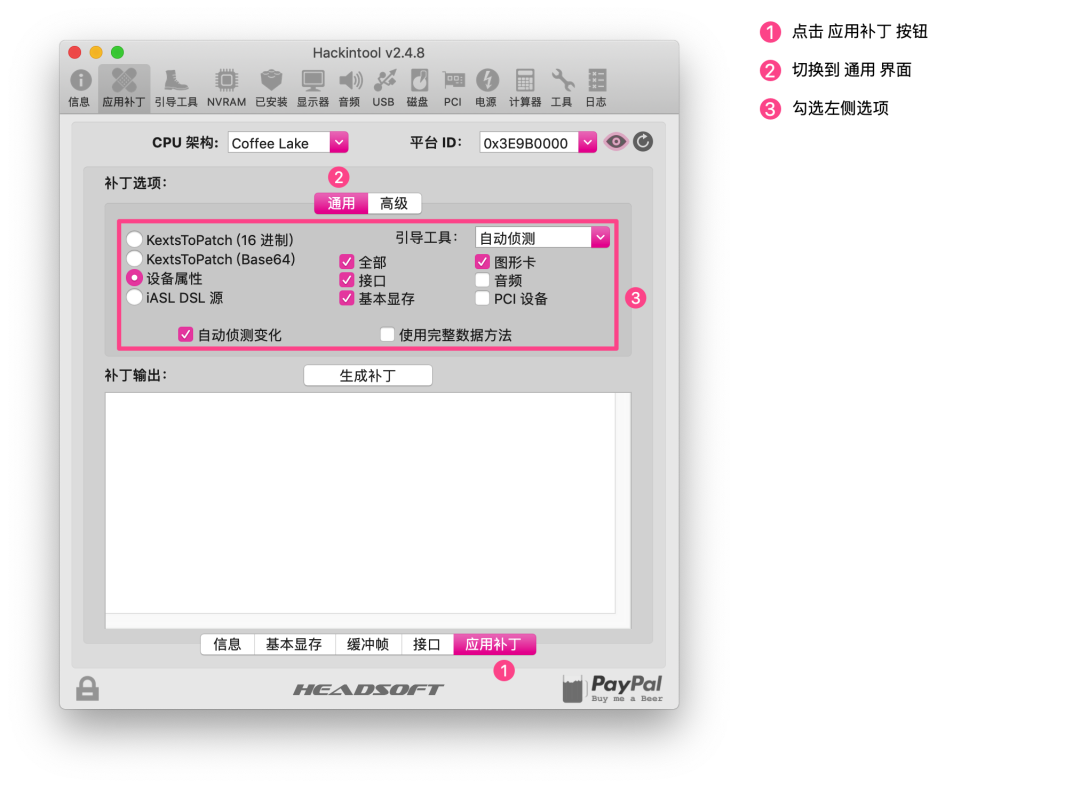

  4. 点击应用补丁按钮，在通用选项中勾选设备/属性，自动侦测变化，全部，接口，显存这几个选项；

    Hackintool使用教程及插入姿势
    FB-2

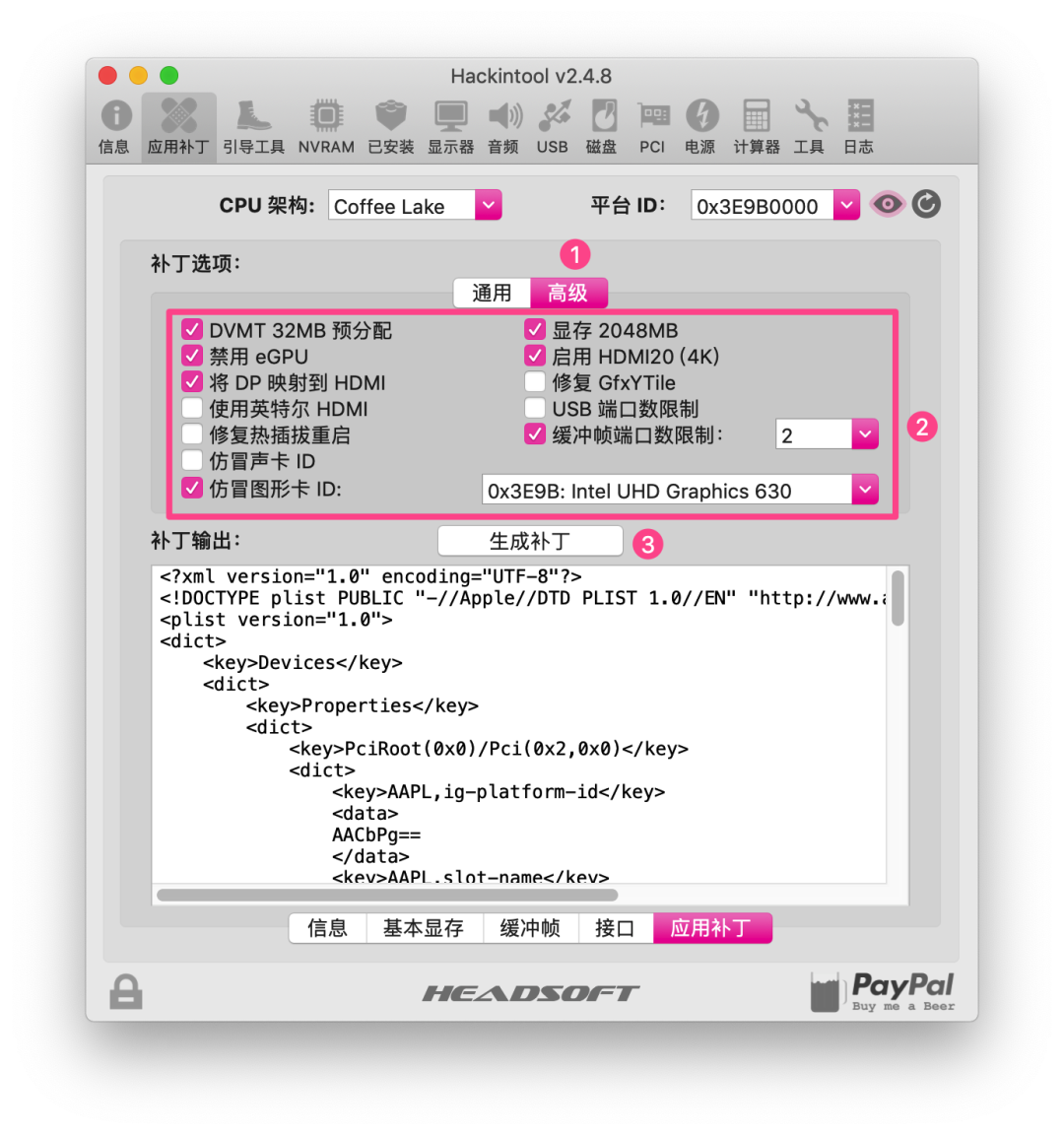

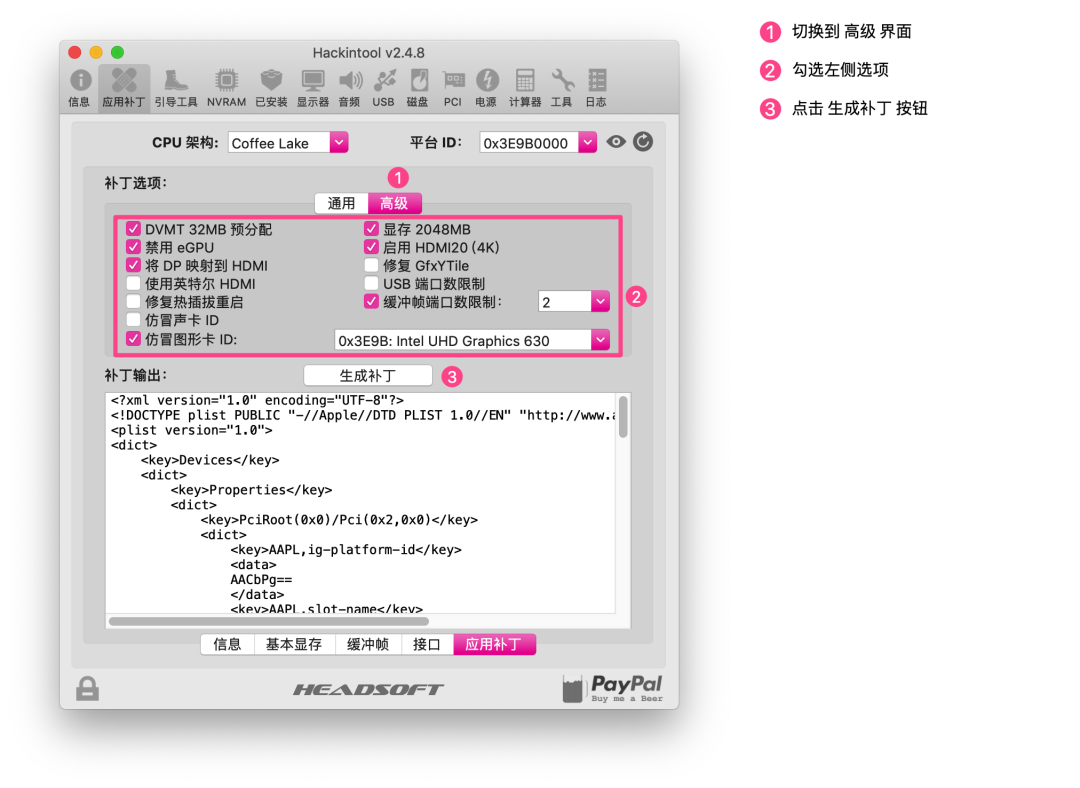

  5. 在高级选项中勾选DVMT pre-alloc 32 MB，显存 2048MB，禁用 eGPU，启用 HDMI20(4K)，将 DP 映射到 HDMI，FB 端口数限制

  6. 勾选设备，选择平台 ID 相对应的 设备 ID，这通常跟你的显卡名称相吻合

  7. 点击生成补丁生成显卡驱动补丁

    Hackintool使用教程及插入姿势
    FB-3

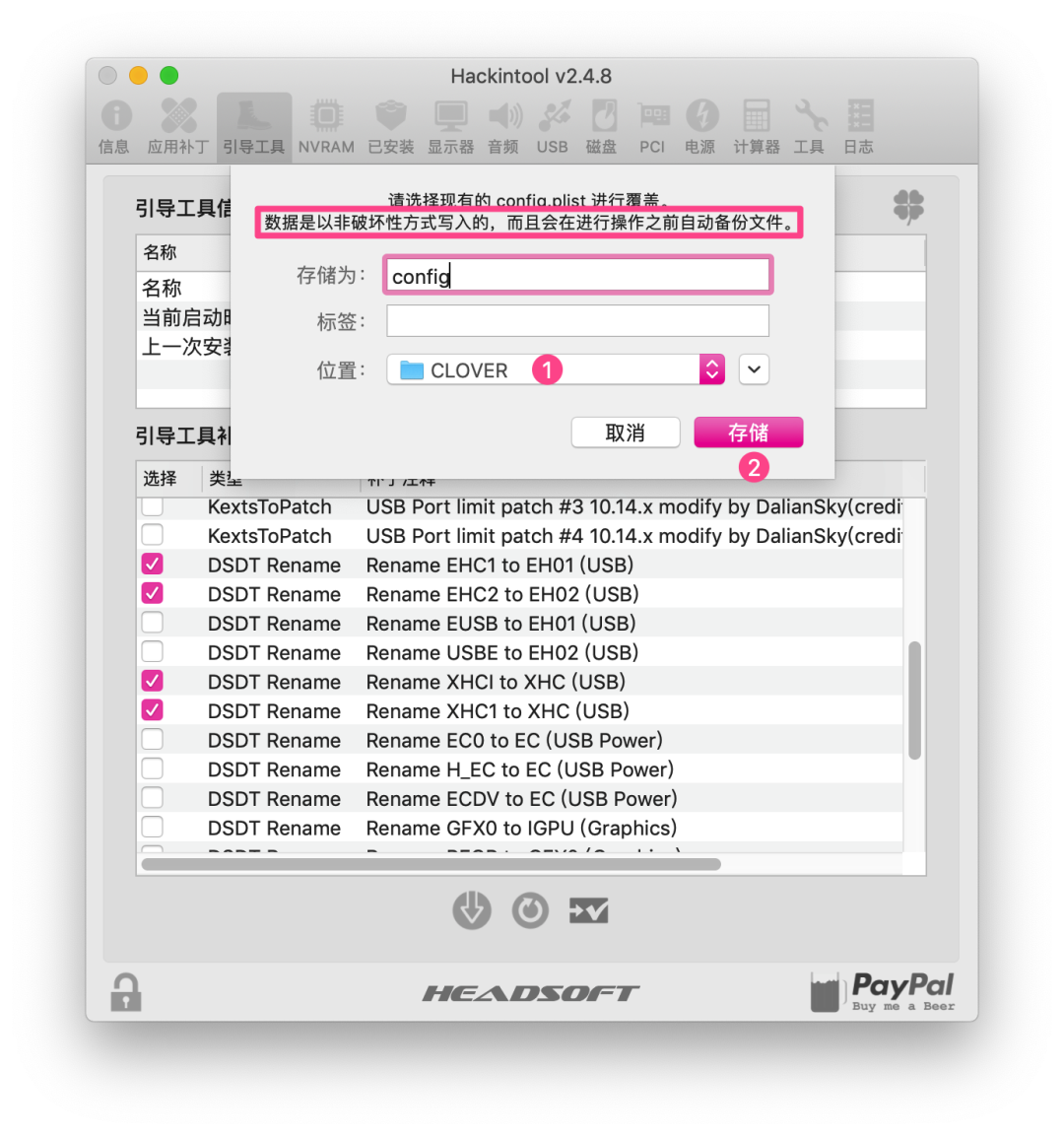

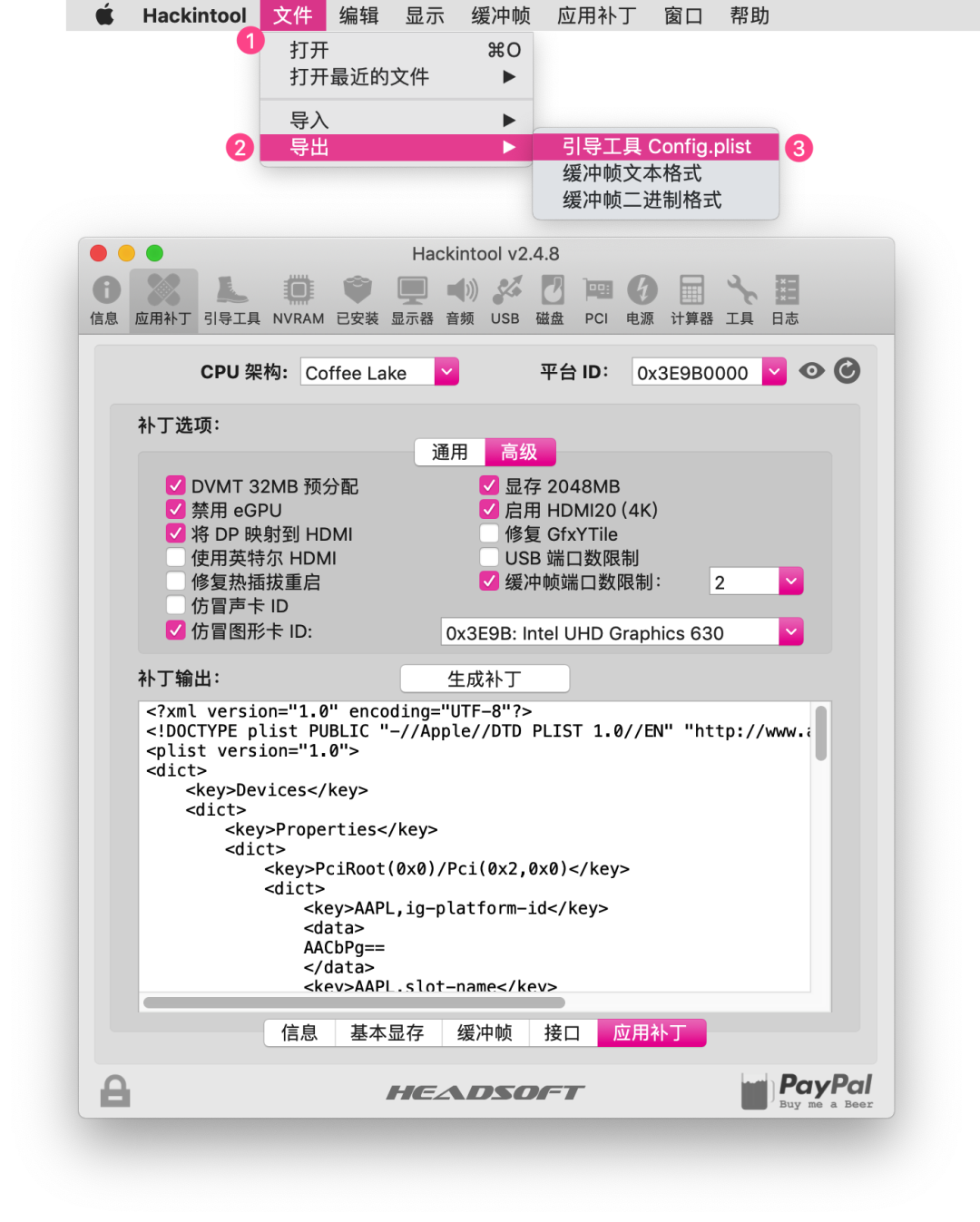

  8. 通过菜单项：文件 ▸ 导出 ▸ Config.plist，将该补丁无损注入到 Clover 的配置文件 Config.plist 中

    Hackintool使用教程及插入姿势
    FB-4

几个例子：（请您举一反三）[14]

  • Coffee Lake（八代）平台：Intel UHD Graphics 630 (移动端)

    Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

  • Kabe Lake（七代）平台：Intel HD Graphics 620 / Intel UHD Graphics 620 (移动端)

    • CPU 架构：Kaby Lake
    • 平台 ID：0x59160000
    • 通用和高级界面同上勾选
    • 仿冒图形卡 ID 选择：0x5916: Intel Graphics 620

  • Sky Lake（六代）平台：Intel HD Graphics 530 (移动端)

    • CPU 架构：Skylake
    • 平台 ID：0x191B0000
    • 通用和高级界面同上勾选
    • 仿冒图形卡 ID 选择：0x191B: Intel Graphics 530

  • Haswell（四代）平台：Intel HD Graphics 4600 (移动端)

    • CPU 架构：Haswell
    • 平台 ID：0x0A260006
    • 通用和高级界面同上勾选
    • 仿冒图形卡 ID 选择：0x0A26: Intel Graphics 4600

  • 注意⚠️：以上设置仅为较为通用的设置，对于某些设备，可能存在疏漏或者冗余

    • 查看此处[15]来利用 Hackintool 深度定制 Whatevergreen 补丁

最后通过菜单项：文件 ▸ 导出 ▸ Config.plist，将该补丁导出到 Clover 的配置文件

各种主板补丁示例集合

从Hackintool v2.0.6开始，内部集成了国外论坛的成员提交的缓冲帧补丁示例的集合，现在只需要轻松几步就能生成写好的补丁，源文件请参考[16]

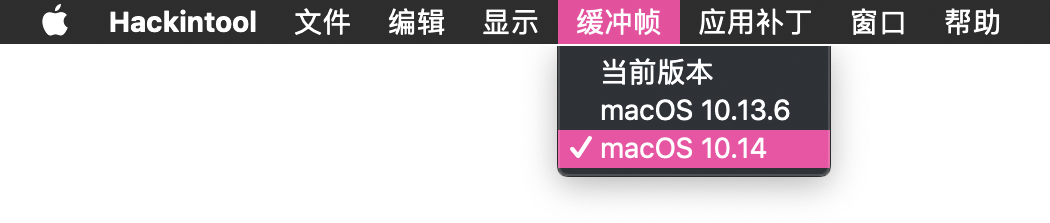

  1. 运行Hackintool。从顶部菜单栏中选择缓冲帧并选择macOS 10.14。

    Hackintool使用教程及插入姿势
    Hackintool – 选择Framebuffer.png

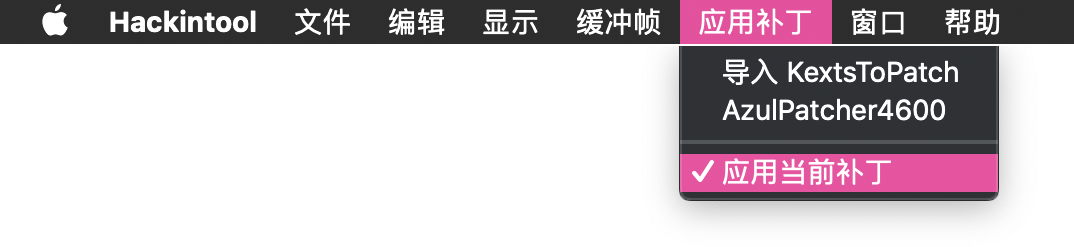

  2. 从应用补丁菜单中，选择应用当前补丁，可看到其前面打钩的是正确的状态。

    Hackintool使用教程及插入姿势Hackintool使用教程及插入姿势

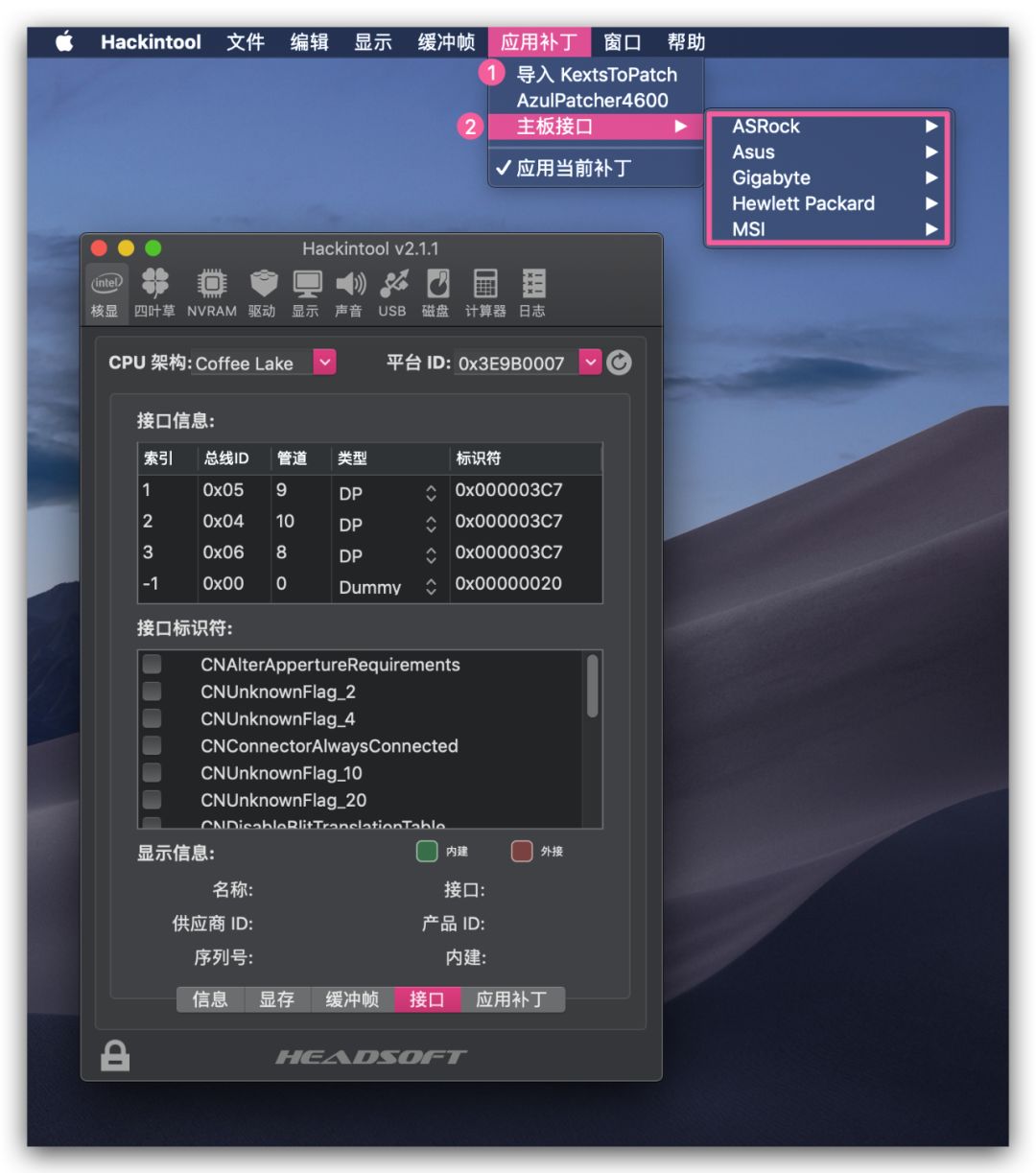

  3. 在菜单栏 -> 应用补丁 -> 主板接口 中选择你的主板（如果没有，请按照上文的方法手动创建补丁）Hackintool使用教程及插入姿势

    Hackintool使用教程及插入姿势

FB视频教程

下载链接

下载 Hackintool[17]

~~下载 FBPatcher V1.7.1~~[18] 历史版本

扩展阅读

黑苹果必备：Intel核显platform ID整理及smbios速查表[19]

macOS High Sierra 10.13.6(17G2112)/Mojave ig-platform-id数据整理[20]

教程：利用Hackintool打开第8代核显HDMI/DVI输出的正确姿势[21]

鸣谢

  • vit9696 的 WhateverGreen[22] (完整鸣谢名单[23]), Lilu[24] (完整鸣谢名单[25]), AppleALC[26] (完整鸣谢名单[27]), USBPorts.kext 和其他帮助
  • vit9696 的 IntelFramebuffer.bt[28] 和其他由 bcc9，Piker-Alpha 和 joevt 完成的工作
  • 黑果小兵的 Intel 核显 platform ID 整理及 smbios 速查表[29]
  • vandroiy2013 提供的来自 AppleALC[30] 的声卡 ID 信息
  • RehabMan 的全信息补丁方法，ioreg 缓冲帧导出和其他贡献
