趁着疫情在家里自闭的时间,启动了这个写在备忘录里很久很久 很久的「改造我第二个ARGB散热. MasterAir Maker8A.RGB」

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

2016年DIY的Wraith Spire散热器



因为有了第一次的经验,先来总结一下.改RGB得满足以下三个条件.

1、有可以透光的地方.

2、有容得下RGB灯的位置.

3、符合以上两个条件.(创造以上条件

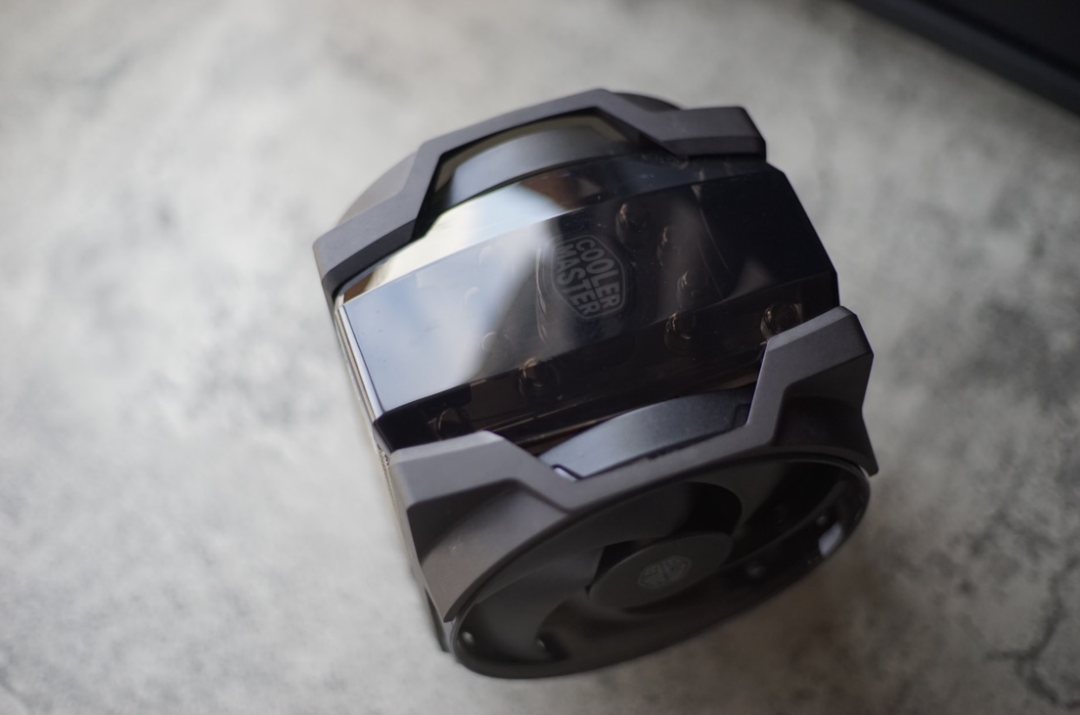

maker8本身就是带LED的散热,符合以上要求,改造倒是轻松不少.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

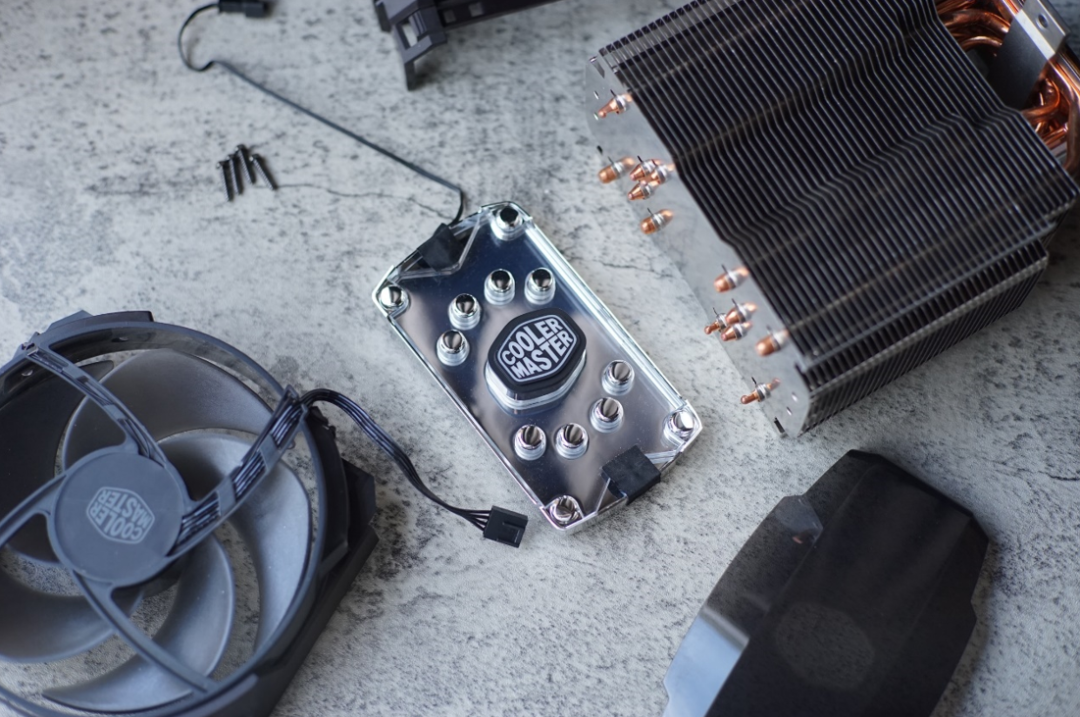

    这次主要改动有两个,首先风扇得给他换成ARGB,然后就是顶部的灯光装饰我准备用ARGB灯带替换.

【RGB指南】我把一个过气的散热改成了ARGB.

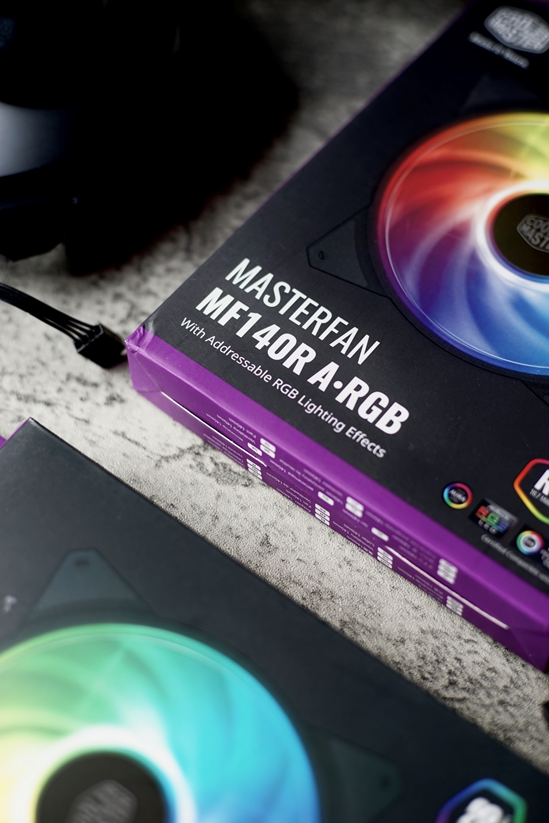

酷冷的散热肯定要搭配酷冷的风扇啦!不过限定了品牌可选择的型号不多,特别是14CM的ARGB风扇,只有MF140R选择,来两只给maker8安排一下.

【RGB指南】我把一个过气的散热改成了ARGB.

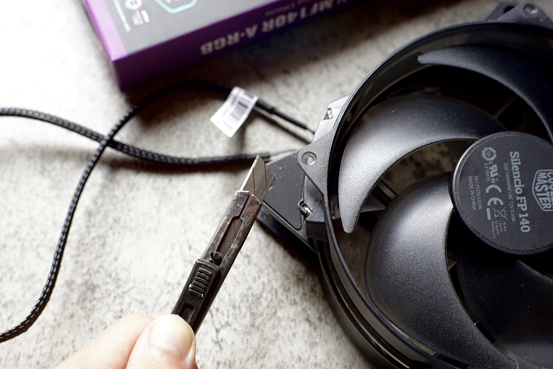

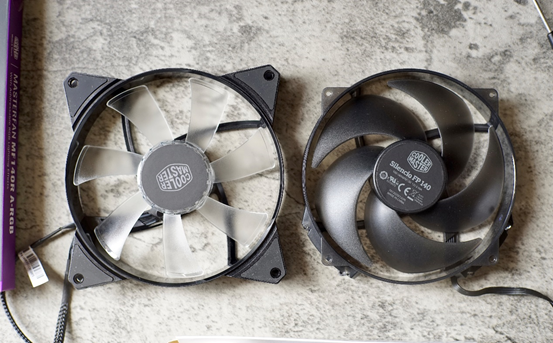

那么第一个问题来了,虽然Maker8标配的风扇是14CM,但孔距却是12cm的. 如果想把标准14cm风扇装上去的话…那么,就需要一些物理上的改动了.(图片的小刀我已经帮你们试过了,还是用电磨吧.)

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

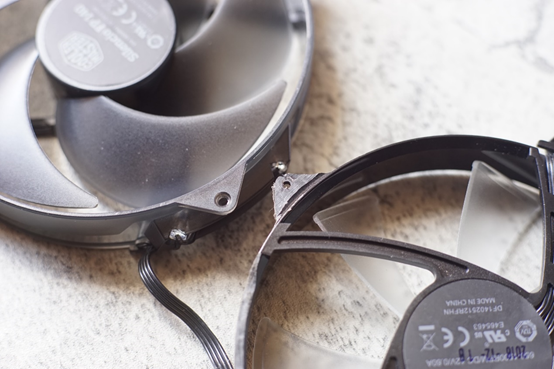

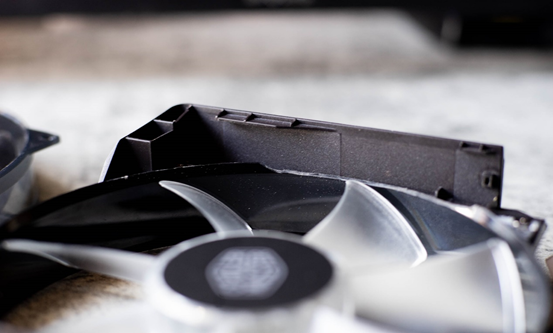

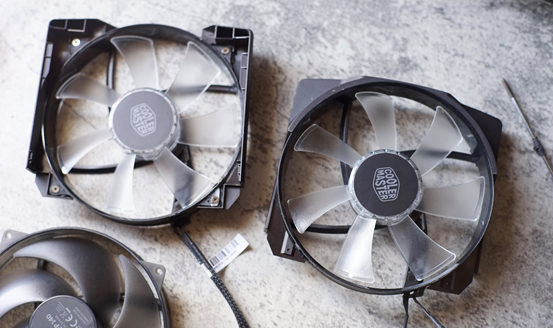

除了孔位,边角也需要打磨,不然会出现安装不上或者打扇叶的情况.下面这是打磨后的样子,虽然有点丑,但装上去就看不到啦.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

好像,没有多少违和感?

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

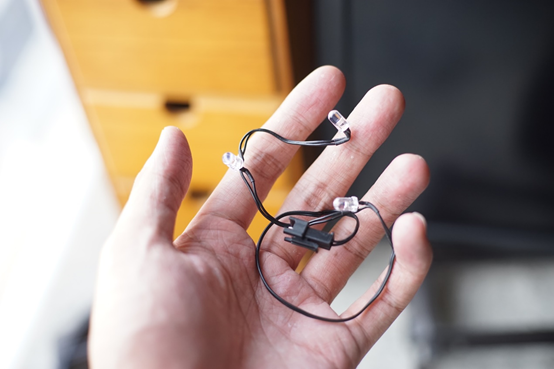

上LED装饰板由一白二红三颗5mm led灯组成.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

考虑到高度,3535规格的5V ARGB灯条应该是最合适的.

【RGB指南】我把一个过气的散热改成了ARGB.



【RGB指南】我把一个过气的散热改成了ARGB.

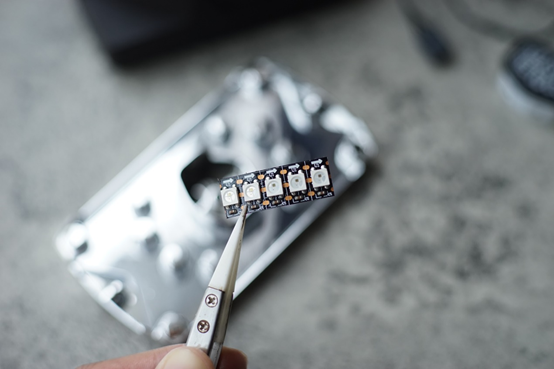

众所周知,led灯珠的密度越高效果越均衡.这60灯/米规格的切下来只有三颗,加上原灯位有一定的弧度,测试效果并不理想.还是用144的5050灯带代替吧(多两颗呢).

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

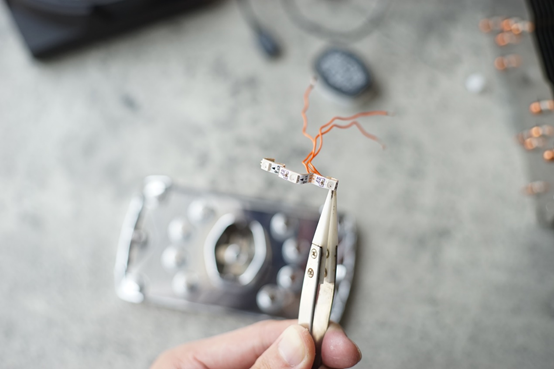

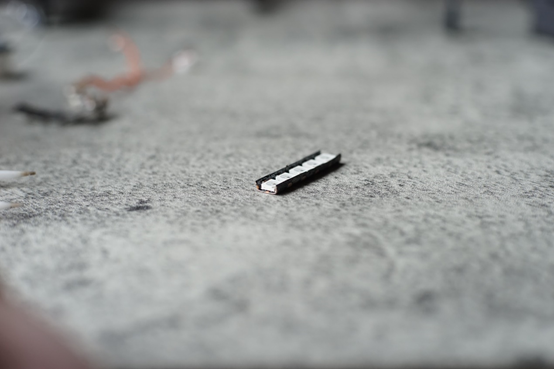

可能会有人问,这个5050太高怎么办?

嗯?折一下不就好了嘛:) 不愧是我.

【RGB指南】我把一个过气的散热改成了ARGB.

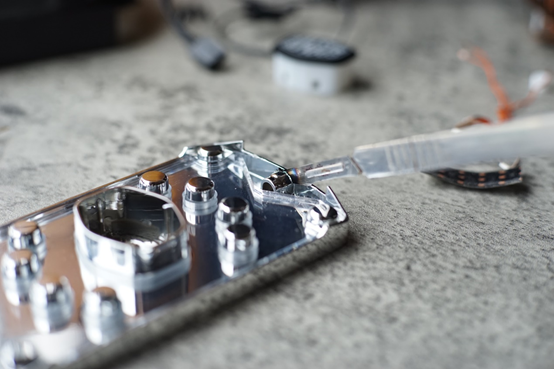

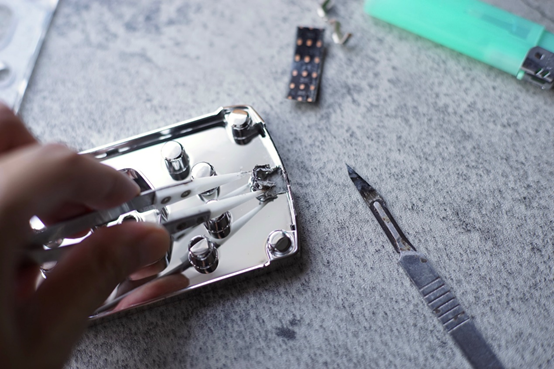

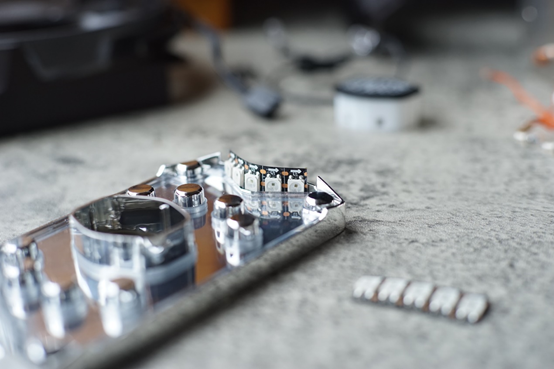

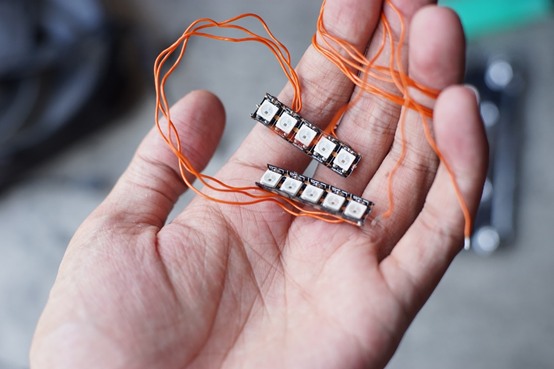

灯条折后就不能弯曲了,索性把原本5MM灯珠的「灯罩」砍掉好了.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

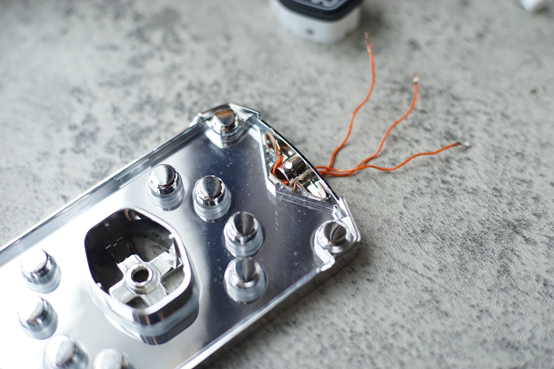

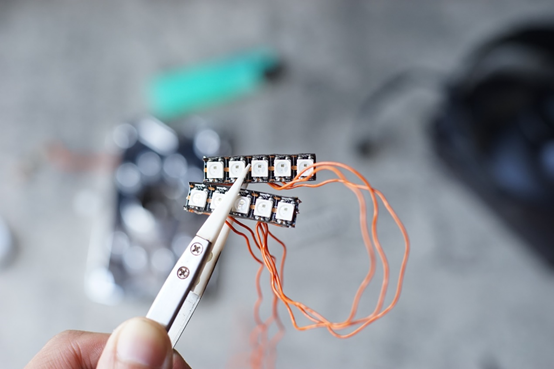

灯方面整体完成,接下来就是制作导线啦!

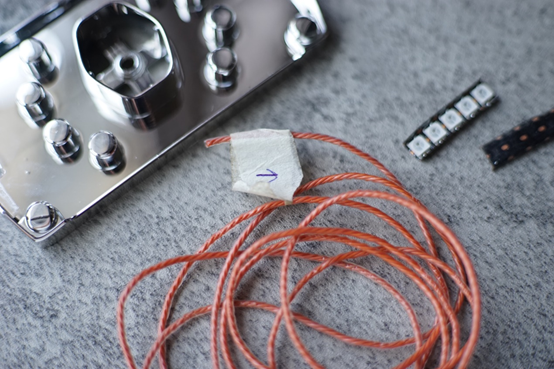

找到了一些之前做耳机线剩下的单晶铜线基,上面的小箭头说明铜是有方向性哒,例如正着接声音会好一点,也有人说反着接声音会好一点…总之比较玄学.希望接好可以让我的RGB更亮一点吧.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

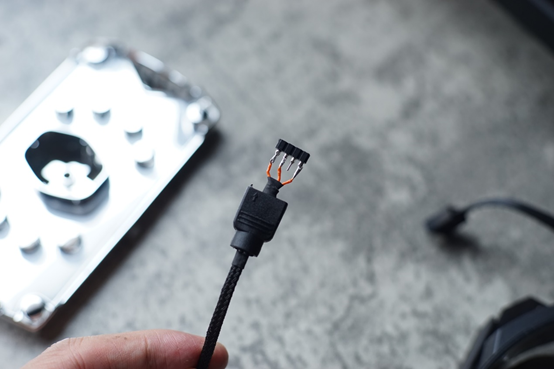

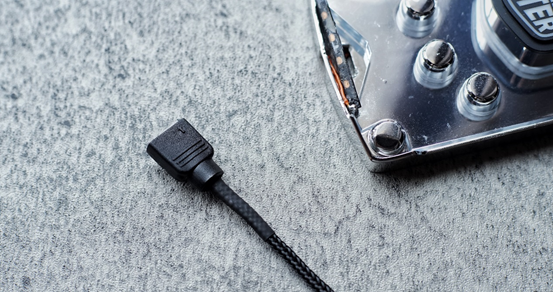

    像这种2812led只有三个定义,只要把他点对点与主板ARGB接口连接起来即可.没啥技术含量,唯一要注意的就是不要接错定义,不然会把灯条给烧掉.主板倒是问题不大,我在B350-i上烧了四五条灯条,目前功能还是正常的.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

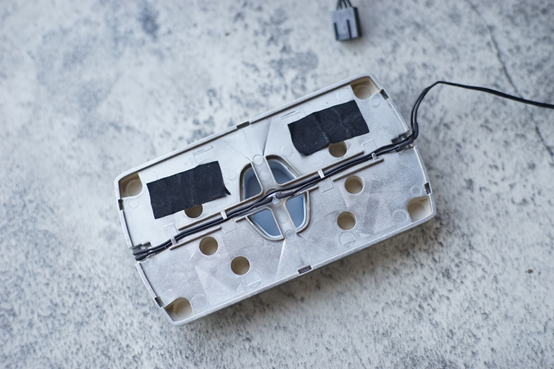

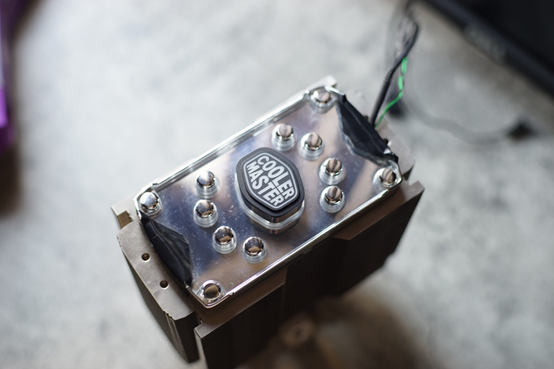

贴上一些电工胶布,防止灯光侧漏,顺便测试一下效果.

【RGB指南】我把一个过气的散热改成了ARGB.

嗯?嗯!!!??!

【RGB指南】我把一个过气的散热改成了ARGB.

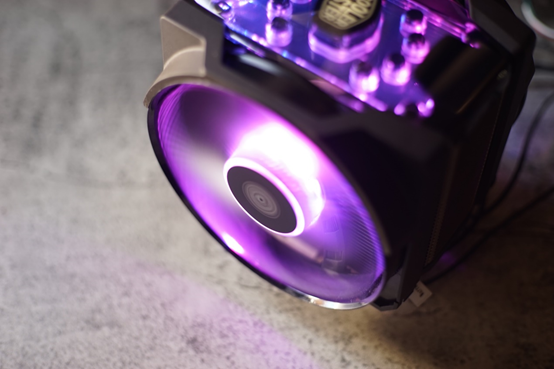

就这样,一个究极RGB光污染怪物就诞生了

【RGB指南】我把一个过气的散热改成了ARGB.



最后分享一下改造前和改造后的效果.

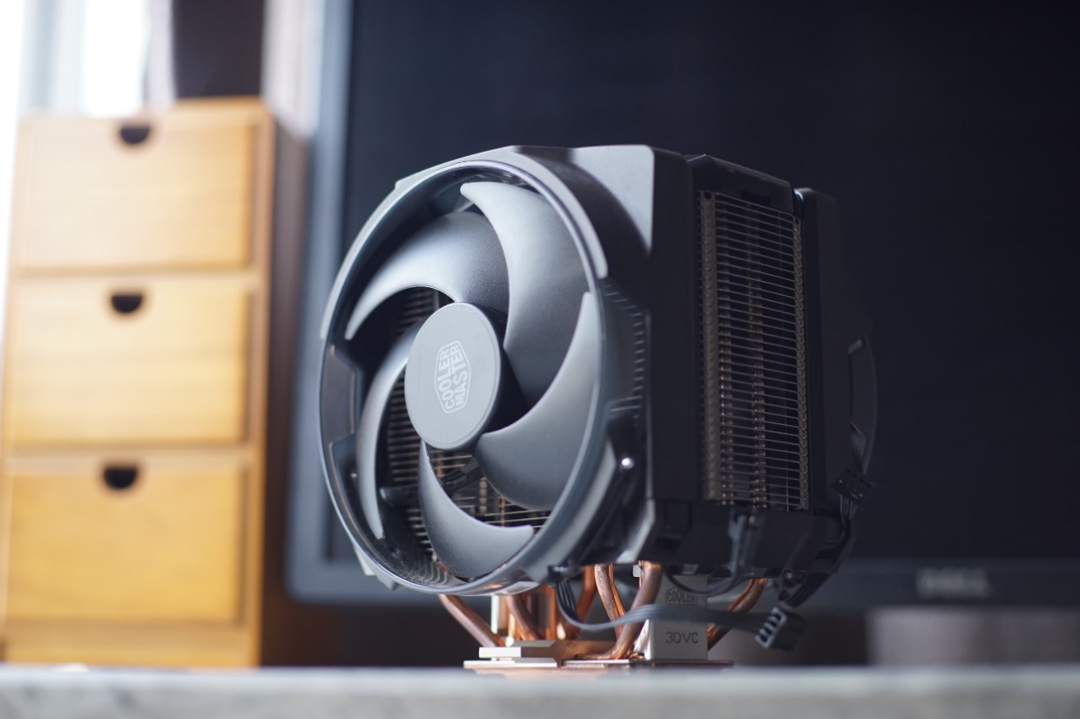

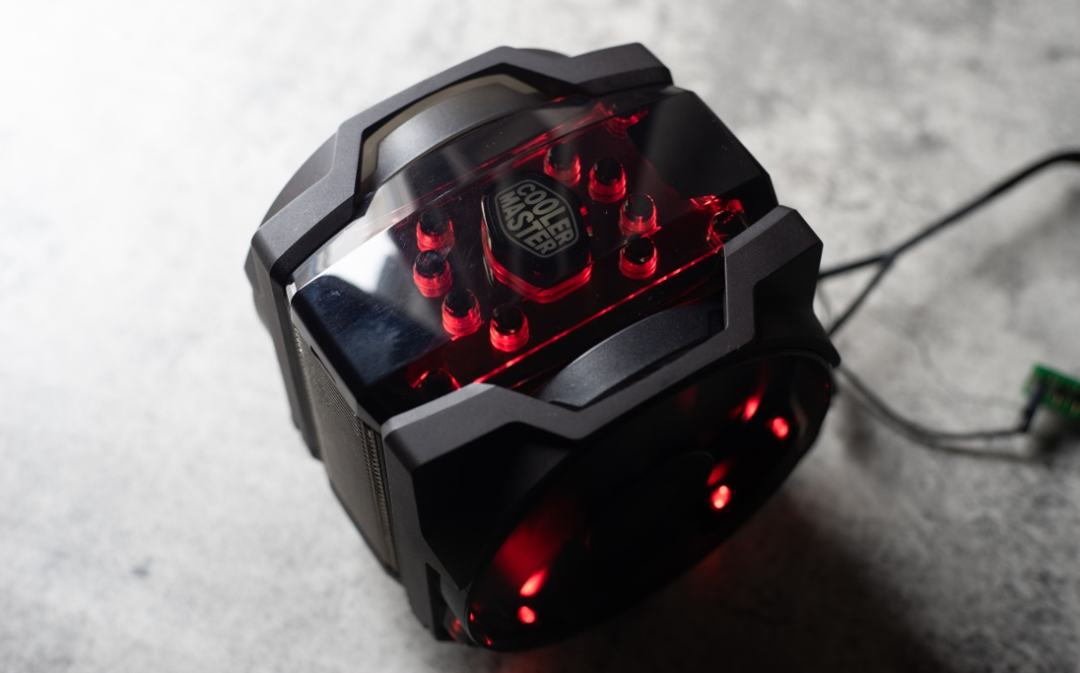

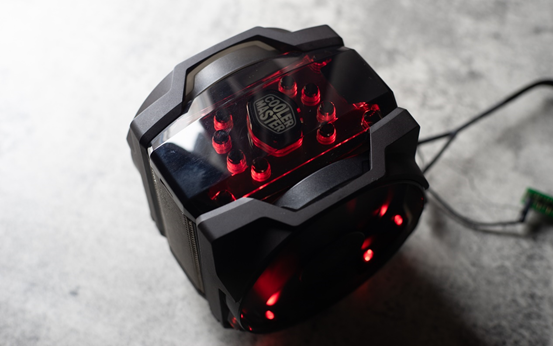

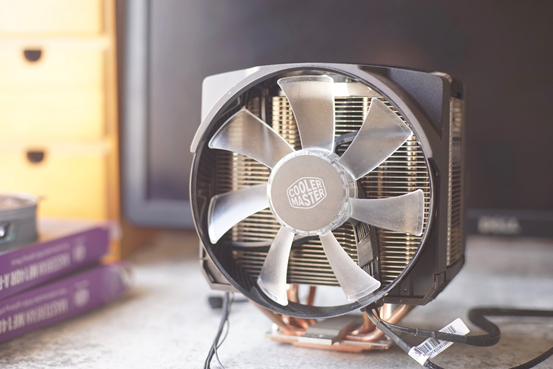

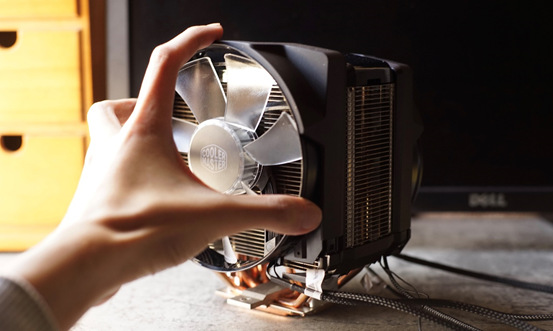

▼这个是改造前的Maker8.

【RGB指南】我把一个过气的散热改成了ARGB.

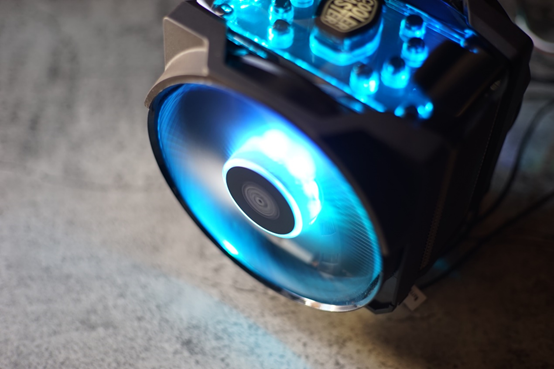

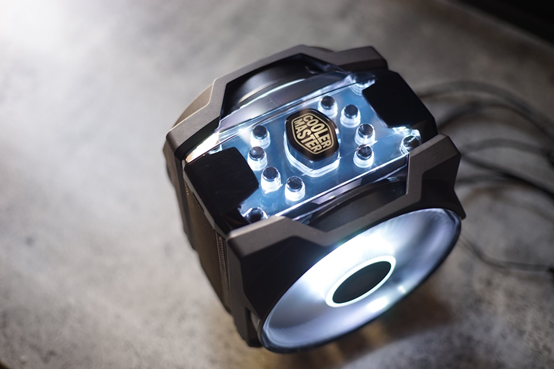

▼这是改造后的Maker8.

【RGB指南】我把一个过气的散热改成了ARGB.

还不够炫酷?来点幻彩吧!

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.

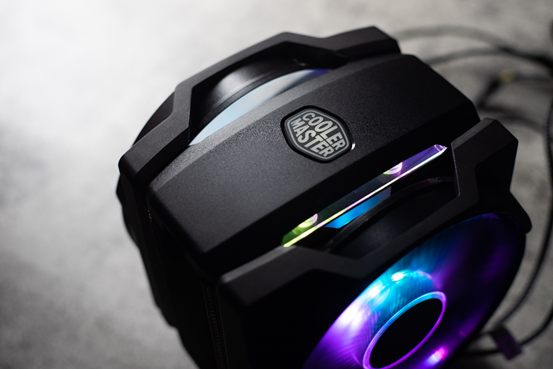

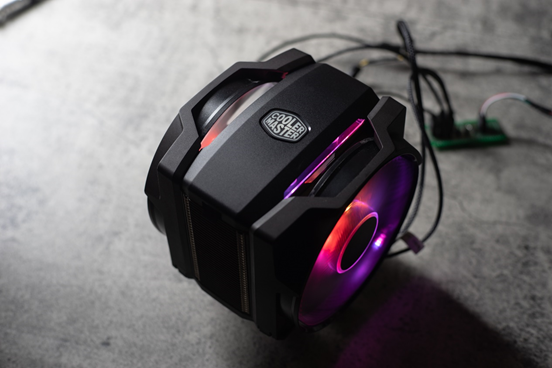

除了透明马甲以外,Maker8还提供了一个金属的上盖,效果也是极好的.

【RGB指南】我把一个过气的散热改成了ARGB.

【RGB指南】我把一个过气的散热改成了ARGB.
